Wer einen Bauplan PDF in CAD konvertieren will, steht zuerst vor einer simplen, aber entscheidenden Frage: Ist das PDF überhaupt vektorbasiert oder ist es ein Scan? Davon hängt der gesamte Arbeitsweg ab — und auch das, was am Ende qualitativ möglich ist.

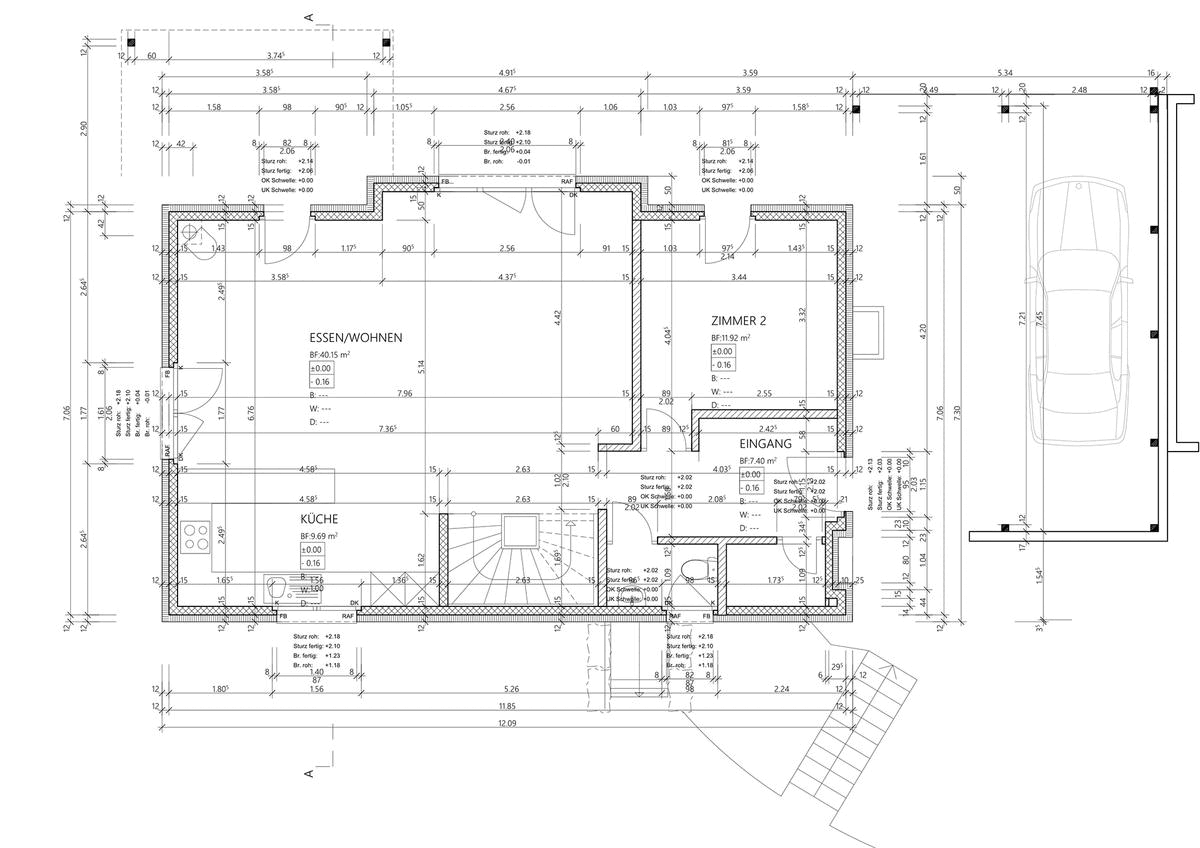

Vector-PDF vs. Raster-PDF — der entscheidende Unterschied
Beide Formate haben dieselbe Endung — .pdf — aber im Inneren funktionieren sie fundamental anders.
Vector-PDF
Enthält echte Vektorlinien, geometrische Primitive (Linien, Bögen, Polygone) und Texte als Schrift. Wird typischerweise erzeugt, wenn jemand aus AutoCAD, ArchiCAD oder Revit direkt nach PDF exportiert. Auch Word-, Excel- oder Illustrator-Exporte sind in der Regel Vector-PDFs.
Raster-PDF (Bitmap-PDF)
Im Kern ein Bild — z.B. der Scan eines Papierplans, ein Foto oder ein in Pixel umgewandeltes Dokument. Die "Linien" sind keine Linien, sondern eine Anordnung von Pixeln. Vergrössert man stark, sieht man die einzelnen Pixel.
| Eigenschaft | Vector-PDF | Raster-PDF |
|---|---|---|
| Inhalt | Vektorlinien, geometrische Primitive | Pixel (Bitmap) |
| Skalierung | verlustfrei vergrösserbar | wird pixelig bei Vergrösserung |
| Texte | als echte Schrift markierbar | als Bild — nicht selektierbar |
| Massstab | üblicherweise 1:1 enthalten | oft nur als Massstabsbalken |
| Konvertierung zu DWG | teilweise automatisch | manuell notwendig |
| Typische Quelle | CAD-Export, Drucken nach PDF | Scanner, Foto, Bild-Export |
Welcher PDF-Typ liegt vor — der schnelle Test
Drei einfache Methoden, um in 30 Sekunden zu klären, welche Art von PDF Sie vor sich haben:
- Vergrösserungstest: Auf 800% zoomen. Bleiben Linien gestochen scharf? Vector. Werden sie pixelig? Raster.
- Markierungstest: Versuchen Sie, einen Text im Plan mit der Maus zu markieren. Wird er als Schrift selektiert? Vector. Lässt er sich nicht markieren? Raster.
- Dateigrösse: Vector-PDFs eines Grundrisses sind typischerweise unter 1 MB. Hochauflösende Raster-Scans sind oft 5–50 MB.
Wenn ein Vector-PDF tatsächlich existiert, bekommen Sie einen Teil der Konvertierung quasi geschenkt. Bei einem Raster-PDF beginnt die Arbeit erst — siehe auch unseren Artikel zu alten Bauplänen digitalisieren.
Drei Methoden im Vergleich
Es gibt drei grundsätzliche Wege, ein PDF in CAD zu überführen. Jeder hat Stärken, Grenzen und einen typischen Einsatzfall:
| Methode | Funktioniert mit | Ergebnisqualität | Aufwand |
|---|---|---|---|
| Auto-Import (CAD-Tool) | Vector-PDF | brauchbar als Rohbasis | niedrig |
| Auto-Vektorisierung | Raster-PDF | bestenfalls Skizzen-Niveau | niedrig |
| Manuelle Neuzeichnung | beide | professionelle CAD-Qualität | höher, dafür einmalig |
Methode 1 — Auto-Import bei Vector-PDF
AutoCAD kann seit Version 2017 Vector-PDFs direkt importieren. Das funktioniert technisch gut: Linien bleiben als Linien, Texte als Schrift. Aber: Layerstruktur, Wandlogik und Bauteil-Information gehen verloren oder sind unzureichend. Das Resultat ist eine Sammlung von Linien, die optisch wie der Plan aussieht — aber nicht als CAD-Datei strukturiert ist.
Methode 2 — Auto-Vektorisierung bei Raster-PDF
Spezialisierte Software (Scan2CAD, Print2CAD, ScanEnvision) versucht, aus Pixeln Linien zu rekonstruieren. Bei sehr sauberen Scans funktioniert das halbwegs, bei vergilbten oder verzogenen Vorlagen praktisch nie zufriedenstellend. Mehr dazu in unserem Artikel Scan vs. manuelle Neuzeichnung.
Methode 3 — Manuelle Neuzeichnung
Ein erfahrener CAD-Zeichner nutzt das PDF als Referenz — und zeichnet den Plan in CAD neu, mit korrekter Layerstruktur, Wandlogik und allen Plausibilisierungen. Das ist mehr Aufwand am Anfang, liefert aber die einzige Datei, die in professionellen Workflows wirklich nutzbar ist.
Tools für Auto-Konvertierung
Wenn Sie es selbst probieren wollen, hier die gängigen Werkzeuge — und ihre Grenzen:
| Tool | Stärke | Grenze |
|---|---|---|
| AutoCAD PDF Import | nativer Vector-Import seit 2017 | keine Layerstruktur, keine Bauteile |
| Adobe Acrobat Pro | Export Vector-Inhalte als AI/SVG | kein direkter DWG-Export |
| Scan2CAD | Auto-Vektorisierung von Raster | chaotische Linien bei verzogenen Vorlagen |
| Print2CAD | spezialisiert auf Bauplan-PDFs | OCR-Texte oft fehlerhaft |
| PDFin (Plug-in) | direkter PDF→DWG-Workflow | nur so gut wie das Eingangs-PDF |
| Online-Konverter | schnell für einmalige Tests | Datenschutz, Qualität meist niedrig |
Bei Online-Konvertern: laden Sie keine sensitiven Architekturpläne hoch. Sie verlieren die Kontrolle darüber, was mit den Daten geschieht. Für Wettbewerbsprojekte, vertrauliche Bauten oder mandantenrelevante Pläne sind Online-Tools tabu.
DatenschutzWann manuelle Neuzeichnung notwendig ist
Auto-Konvertierung reicht nur in seltenen Fällen aus. Manuelle Neuzeichnung wird notwendig, sobald einer der folgenden Punkte zutrifft:
- Die CAD-Datei soll für eine Baueingabe verwendet werden — siehe Plandigitalisierung für Baueingabe
- Sie planen ein Stockwerkeigentum oder eine Flächenberechnung nach SIA 416 — siehe SIA 416 Artikel
- Sie wollen das Modell später als BIM aufbauen — siehe Vom Papier zu BIM
- Das Original-PDF ist ein Scan oder vergilbtes Archivmaterial
- Massgenauigkeit ist relevant (Vermietung, Bewertung, Verkauf)
- Mehrere Pläne müssen konsistent zueinander sein (Grundriss, Schnitt, Ansicht)
- Die Datei wird über Jahre weiterverwendet (Bewirtschaftung, FM)
In der Praxis heisst das: für 95% aller Anwendungsfälle ist manuelle Neuzeichnung die richtige Wahl. Auto-Konvertierung dient bestenfalls als interne Übersicht oder als grobe Ausgangsbasis vor der Fachzeichnung.
Qualitätskriterien für die fertige CAD-Datei
Egal welche Methode — eine professionell konvertierte CAD-Datei sollte folgende Kriterien erfüllen. Das gilt unabhängig davon, ob das Original ein Vector- oder Raster-PDF war:
- Massstab 1:1 im Modellraum — keine "skalierten" Importe
- Logische Layerstruktur — Wände, Öffnungen, Texte, Masse getrennt
- Geschlossene Wände — keine offenen Doppellinien, keine "toten Vektoren"
- Konsistente Beschriftung — Räume, Masse, Höhenkoten
- Keine Scan-Artefakte — Flecken, Knicke, Stempel sauber entfernt
- Plausibilisierte Geometrie — Massketten passen zu Aussenmassen
- Übergabeformate — DWG plus DXF und PDF, optional IFC für BIM
Mehr zu CAD-Standards in Grundrisse digitalisieren in CAD.
Preise und Lieferzeiten
Die Konvertierung von PDF zu CAD wird preislich wie jede andere Plandigitalisierung kalkuliert — der entscheidende Faktor ist nicht das Format, sondern die Komplexität des Plans und die Qualität der Vorlage.
| PDF-Vorlage | Richtwert pro Plan | Lieferzeit Express |
|---|---|---|
| Sauberes Vector-PDF, einfacher Grundriss | CHF 200–240 | 1–2 AT |
| Sauberes Vector-PDF, komplexer Grundriss | CHF 550–700 | 2–3 AT |
| Raster-PDF, gute Lesbarkeit | CHF 200–500 | 2–4 AT |
| Raster-PDF, A0-Archiv-Scan | CHF 550–650 | 3–5 AT |
Detaillierte Bandbreiten, Beispielprojekte und Lieferzeiten in unserem Preisartikel.
FAQ
Was ist der Unterschied zwischen Vector-PDF und Raster-PDF?
Ein Vector-PDF enthält echte Vektorlinien — direkt aus CAD oder einer Vektorgrafik exportiert. Ein Raster-PDF ist im Kern ein Bild (z.B. ein Scan). Vector-PDFs lassen sich teilweise automatisch konvertieren, Raster-PDFs praktisch nie verlässlich.
Kann ich ein gescanntes PDF einfach in DWG umwandeln?
Automatisch nicht zuverlässig. Werkzeuge zur Auto-Konvertierung erzeugen aus Raster-PDFs oft tote Vektoren ohne Struktur. Für eine wirklich nutzbare CAD-Datei braucht es manuelle Neuzeichnung.
Welche Tools können PDF in DWG konvertieren?
AutoCAD selbst seit Version 2017 (für Vector-PDFs), spezialisierte Tools wie Scan2CAD, Print2CAD oder PDFin. Alle liefern bestenfalls einen Rohimport — Layerstruktur und Wandlogik müssen anschliessend manuell erstellt werden.
Wann lohnt sich eine manuelle Neuzeichnung statt Auto-Konvertierung?
Sobald die CAD-Datei für Planung, Massnahmen, Baueingabe oder BIM-Aufbau verwendet werden soll. Auto-Konvertierung erzeugt Geometrie — keine Bauteil-Logik. Für professionelle Weiterverwendung praktisch immer notwendig.
Was kostet die Konvertierung von PDF zu CAD?
Bei einem einfachen Grundriss aus einem sauberen PDF rechnen wir mit CHF 200–240 pro Plan. Komplexere Grundrisse liegen bei CHF 550–700. Detaillierte Bandbreiten in unserem Preisartikel.
Wie erkenne ich, ob mein PDF Vector oder Raster ist?
Vergrössern Sie das PDF stark (z.B. 800%). Werden Linien gestochen scharf — Vector. Werden sie pixelig — Raster. Alternativ prüfen Sie, ob Texte als echte Schrift markierbar sind oder nur als Bild erscheinen.
Fazit
Ein PDF zu CAD zu konvertieren ist kein technischer Knopfdruck — es ist eine Frage der Vorlage und des Anspruchs. Vector-PDFs lassen sich technisch importieren, Raster-PDFs nicht. Aber selbst der saubere Vector-Import liefert keine professionelle CAD-Datei: Layerstruktur, Wandlogik und Plausibilisierung entstehen erst durch fachliche Neuzeichnung.
Wenn Sie Ihr PDF wirklich als Arbeitsgrundlage für Planung, Baueingabe oder BIM nutzen wollen, führt der Weg über die manuelle Neuzeichnung. Senden Sie uns ein PDF — wir prüfen Vorlagentyp, Komplexität und schlagen das passende Vorgehen vor.
