Grundriss digitalisieren in CAD — Layer, Standards und Übergabeformate

Ein digitaler Grundriss ist nur dann ein echter Mehrwert, wenn er masshaltig, strukturiert und editierbar ist. Hier finden Sie die Standards, Layer-Logik und Formatentscheidungen, die eine CAD-Datei wirklich nutzbar machen.

PlanDigital.ch Redaktion · 9 Min Lesezeit · Aktualisiert 28. April 2026

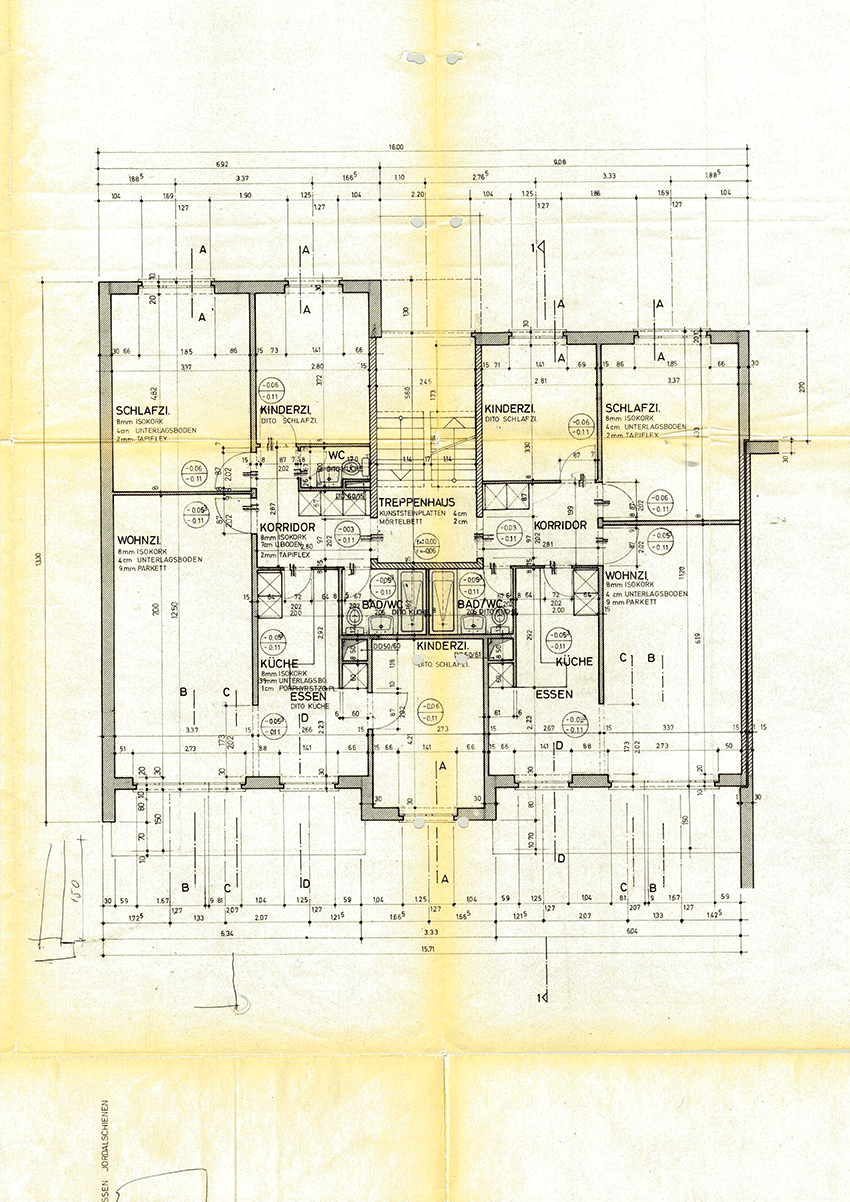

Grundriss digitalisieren in CAD
Saubere Grundrisse als Basis für Umbau, Baueingabe und BIM.

Wenn Sie einen Grundriss digitalisieren, investieren Sie in Planqualität für Jahre. Gute CAD-Daten zahlen sich bei jeder Änderung wieder aus — schlechte CAD-Daten kosten bei jeder Anpassung erneut Geld.

Was eine gute digitalisierte CAD-Datei ausmacht

Ein guter digitaler Grundriss ist editierbar, masshaltig und logisch aufgebaut. Nur dann kann er als belastbare Grundlage für Planung, Ausschreibung, Ausführung oder BIM-Aufbau dienen. Drei Eigenschaften definieren CAD-Qualität:

  • Masshaltigkeit: Linien, Winkel und Radien sind 1:1. 90° ist 90°, Diagonalen stimmen, parallele Wände sind tatsächlich parallel.
  • Struktur: Bauteile sind logisch nach Layern getrennt (Wände, Öffnungen, Texte, Massketten, Möblierung) und konsistent benannt.
  • Editierbarkeit: Jede Wand ist eine Wand — keine Doppellinie ohne Verbindung, keine "toten Vektoren", keine reinen Bildimporte als Ersatz.

Reine Scan-Vektorisierung erzeugt häufig offene Linien, chaotische Layer und falsche Geometrie. Für verlässliche Ergebnisse ist meist eine manuelle CAD-Neuzeichnung nötig — siehe Scan vs. manuelle Neuzeichnung.

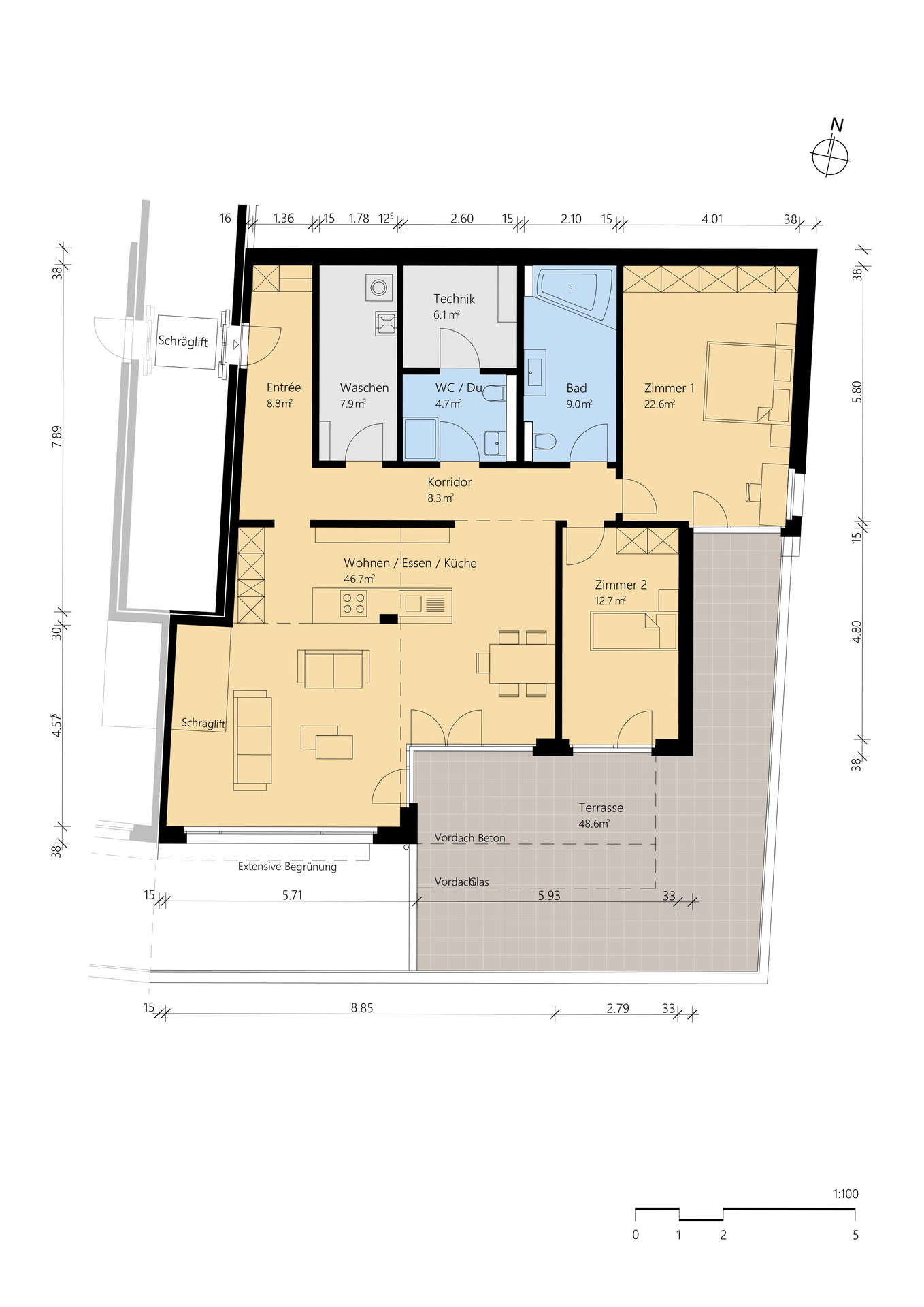

Vorher → Nachher Vorher/Nachher Animation: möblierter Vermarktungsgrundriss aus Bestandsplan

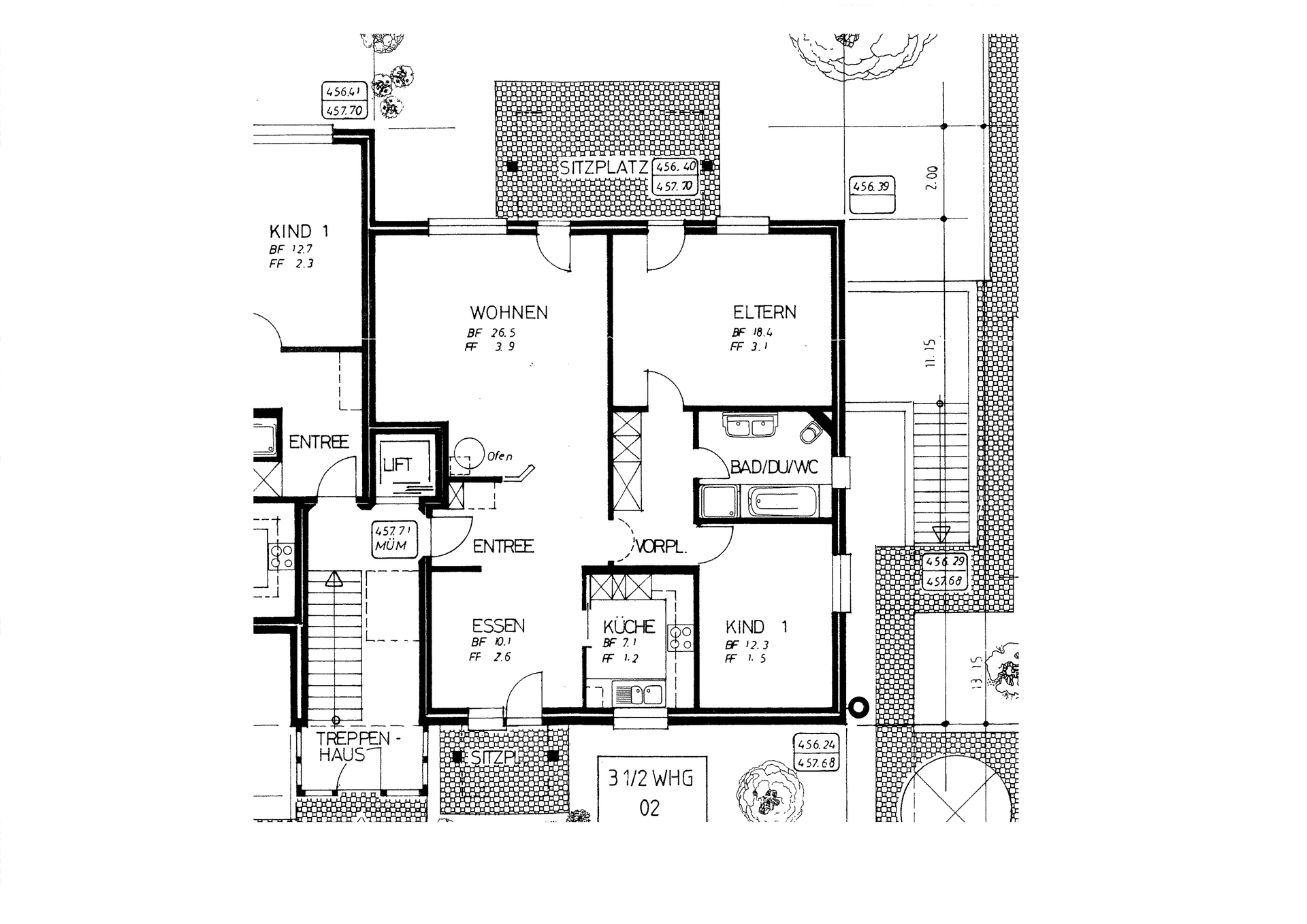

Vorher → Nachher Vorher/Nachher Animation: technischer Grundriss mit Massketten und Bauteilen
Zwei typische Wege aus dem Bestand: Vermarktungsgrundriss (links) und technischer CAD-Grundriss (rechts) — beide aus derselben Plandigitalisierungs-Pipeline.

Layerstruktur — der Standard für saubere Pläne

Die internationale Referenz für CAD-Layer ist ISO 13567. In der Schweiz orientiert man sich zusätzlich an SIA-Empfehlungen und individuellen Bürostandards. Wichtig ist nicht der Name des Standards, sondern dass eine klare, durchgängige Layer-Logik vorhanden ist.

Eine bewährte Grundstruktur für Wohngrundrisse:

Layer-GruppeTypische InhalteBeispiel-Layername
WändeAussenwände, Innenwände, tragend / nicht tragendA-WAND-AUSSEN, A-WAND-TRAG
ÖffnungenTüren, Fenster, DurchgängeA-OEFFN-TUER, A-OEFFN-FENST
TreppenStufen, Geländer, LauflinienA-TREPPE
SanitärWC, Dusche, Wanne, Lavabo, KücheA-SANITAER
Möblierungvorhandene Möbel, EinbautenA-MOEBEL
TexteRaumbezeichnungen, BeschriftungA-TEXT
MasskettenInnen- und Aussenmasse, HöhenkotenA-MASS
AchsenKonstruktions- und GeschossachsenA-ACHSE
SchraffurenWandschraffuren, BodendarstellungA-SCHRAFF

Wenn Ihr Büro bereits einen eigenen Layer-Standard verwendet, übernehmen wir diesen — bitte vor Auftragsbeginn mitteilen. Andernfalls liefern wir nach pragmatisch strukturiertem Standard, der mit ArchiCAD, Revit, AutoCAD und VectorWorks gleichermassen lesbar ist.

Layer sind nicht Selbstzweck. Sie sind die Voraussetzung für saubere Pläne, automatische Auswertungen (Flächenberechnung, Bauteillisten) und den späteren BIM-Aufbau. Ohne Layerlogik ist eine CAD-Datei nicht viel mehr als ein vektorisiertes Bild.

Warum Layer wichtig sind

Übergabeformate — DWG, DXF, IFC oder PDF?

Welches Format Sie brauchen, hängt vom Verwendungszweck ab. Die gängigen Formate im Vergleich:

FormatStärkenEinsatzfall
DWGnatives AutoCAD, kompakt, weite VerbreitungStandard für 2D-CAD-Übergabe
DXFoffenes ASCII-Format, universell lesbarwenn das Empfänger-Programm DWG nicht direkt liest
IFCoffener BIM-Standard (OpenBIM)BIM-Modelle, FM, programmübergreifender Austausch
RVT / PLNnative Formate (Revit / ArchiCAD)wenn das Projekt in einem konkreten BIM-Tool weitergeht
PDFAnschauen, Druck, ArchivierungBeilagen für Behörden, Inserate, Visualisierung

Für die meisten Bestandsdigitalisierungen liefern wir DWG plus PDF — DWG für die Weiterarbeit, PDF als unveränderbare Referenz. Wenn ein BIM-Modell beauftragt ist, kommt zusätzlich IFC und das jeweilige native Format.

Wandlogik — der häufigste Fehler in CAD-Dateien

Wer eine schlecht digitalisierte CAD-Datei öffnet, sieht das sofort an einer Stelle: den Wänden. In sauberen Daten sind Wände entweder geschlossene Polylinien oder echte Wand-Bauteile mit Aufbau, Stärke und Material. In schlechten Daten sind Wände nur "zwei Linien nebeneinander" — ohne Verbindung, ohne Schraffur, ohne Logik.

Die häufigsten Wand-Probleme bei Auto-Vektorisierung:

  • Doppellinien ohne Schluss: Aussen- und Innenkante einer Wand sind getrennte Linien, die nirgends miteinander verbunden sind.
  • Offene Wandenden: An Türen oder Fenstern enden die Linien einfach im Nichts.
  • Schräge Wände in der Auto-Vektorisierung: Auch wenn das Original 90° war, sind in der CAD-Datei kleine Abweichungen — die addieren sich.
  • Keine Wandstärke: Linien sind nur Linien. Ohne Bauteil-Information lässt sich keine Mengenermittlung machen.

Bei manueller Neuzeichnung wird die Wand bewusst aufgebaut: zwei parallele Polylinien mit Schraffur, oder direkt als Wand-Bauteil mit definierter Stärke. Das ist mehr Arbeit am Anfang — aber jede spätere Anpassung wird einfacher.

Massketten, Beschriftung und Konsistenz

Eine CAD-Datei wird nicht nur als Geometrie gelesen, sondern auch über ihre Beschriftung. Was wir konkret prüfen und liefern:

  • Massketten: Innenmasse, Aussenmasse und Gesamtmasse konsistent, ohne Doppelbemassung. Höhenkoten an Eingang, Geschossdecken und First.
  • Raumbezeichnungen: Nummerierung pro Geschoss, Nutzungsbezeichnung (Wohnen, Schlafen, Bad), Fläche in m².
  • Beschriftungslayer: Texte auf eigenen Layern, ein- und ausschaltbar — für Pläne mit oder ohne Beschriftung.
  • Konsistenz Plan-übergreifend: Ein Raum heisst im Grundriss, im Schnitt und in der Ansicht gleich. Höhenkoten stimmen über alle Pläne.

Übergabe-Checkliste — was eine gute CAD-Datei mitbringt

Diese Liste können Sie nutzen, um eine erhaltene CAD-Datei selbst zu prüfen — egal ob von uns oder einem anderen Anbieter:

PrüfpunktWas zu erwarten ist
Massstab1:1 in Modellraum, korrekt skaliert
EinheitenMeter (oder konsistent dokumentiert)
Nullpunktnachvollziehbar gesetzt, dokumentiert
Layerlogisch benannt, sinnvoll getrennt
Wändegeschlossen, mit Schraffur oder als Bauteil
Masskettenkomplett, konsistent, ohne Doppelbemassung
Texteauf Text-Layer, lesbar im Standard-Massstab
Schraffurenvorhanden, korrekt zugeordnet
Externe Referenzenaufgelöst oder dokumentiert beigelegt
Tote Vektorenkeine — alle Linien gehören zu einer Logik

Typische Einsatzfälle für digitalisierte Grundrisse

  • Umbau- und Sanierungsprojekte: Bestand als Basis, Varianten als CAD entwickeln
  • Baueingaben mit Variantenvergleich: Bestand / Umbau / Neubestand sauber differenzieren — siehe Plandigitalisierung für Baueingabe
  • Flächenberechnung: Polygonflächen direkt aus CAD ableiten — siehe SIA 416 & Stockwerkeigentum
  • Portfolio-Management: einheitliche Grundrissdokumentation über mehrere Liegenschaften
  • BIM-Vorbereitung: 2D-Basis für späteren 3D-Aufbau
  • Vermietung und Verkauf: Grundrisse für Inserate, Aufteilungspläne, Wohnflächennachweis
Projekt prüfen lassen Unterlagen hochladen und Offerte anfordern

FAQ

Was ist der Unterschied zwischen DWG und DXF?

DWG ist das native Binärformat von AutoCAD und am weitesten verbreitet. DXF ist ein offenes ASCII-Format zum Austausch zwischen verschiedenen CAD-Programmen. DWG ist kompakter, DXF universeller lesbar. In der Praxis liefern wir beides — meist parallel.

Reicht ein PDF-Scan als digitalisierter Grundriss?

Für Anschauen ja, für Weiterarbeit nein. Ein PDF-Scan ist ein Bild — Linien, Masse und Wände sind nicht editierbar oder rechenbar. Für Umbauplanung, Flächenberechnung oder Baueingabe ist eine echte CAD-Datei (DWG, DXF) notwendig.

Welche Layerstruktur ist Standard?

International gilt ISO 13567 als Referenz, in der Schweiz orientiert man sich häufig an SIA-Empfehlungen. Praktisch wichtig ist eine logische Trennung: Wände, Öffnungen, Texte, Massketten, Möblierung, Annotationen — jeweils eigene Layer mit klarer Benennung.

Was kostet die Digitalisierung eines Grundrisses?

Ein einfacher Grundriss liegt bei CHF 200–240, ein komplexer Grundriss bei CHF 550–700. Vollständige Bandbreiten und Beispielprojekte in unserem Preisartikel.

Wann sollte ich gleich ein BIM-Modell beauftragen?

Wenn Sie ohnehin ein 3D-Modell für Umbau, Facility Management oder OpenBIM/IFC-Workflows benötigen, ist der direkte Weg zu BIM oft wirtschaftlicher. Eine saubere 2D-Basis bleibt aber Voraussetzung — sie wird im BIM-Aufbau weiterverwendet. Mehr dazu unter Vom Papier zu BIM.

Fazit

Wer Grundrisse digitalisieren lässt, sollte auf Struktur statt Schnelllösung setzen. Eine saubere CAD-Datei mit klarer Layerlogik, geschlossenen Wänden und konsistenter Beschriftung kostet im Voraus mehr — spart aber bei jeder späteren Anpassung Zeit und reduziert Fehlerrisiko spürbar. Über Jahre gerechnet ist saubere CAD-Qualität nahezu immer die wirtschaftlichere Wahl.
