In der Plandigitalisierung gibt es zwei Ansätze: schnelle automatische Vektorisierung und präzise manuelle Neuzeichnung. Der Unterschied zeigt sich nicht im "Bild" — sondern darin, ob die Datei im Alltag wirklich weiterverwendet werden kann.
Scan-Vektorisierung — schnell, aber fehleranfällig
Bei der automatischen Vektorisierung werden Pixel mathematisch in Linien umgewandelt. Eine Software erkennt: "Das ist eine Linie, das ein Kreis, das ein Buchstabe." Was sie aber nicht erkennt: was die Linie bedeutet. Eine Wand ist für die Software keine Wand — nur zwei parallele Linien.
Die typischen Fehlerklassen einer reinen Auto-Vektorisierung:
- Verzug bleibt bestehen: Schrägen, gekrümmte Linien und verzerrte Winkel werden eins zu eins übernommen. Aus 90° im Original wird 89.7° im CAD — und über mehrere Wände summiert sich das.
- Keine Wandlogik: Wände sind als zwei nicht verbundene Linien dargestellt. Das ist keine "Wand" im CAD-Sinne, sondern nur Geometrie ohne Bauteil-Information.
- Textfehler: Masse, Handschrift und Stempel werden falsch erkannt — oder als unleserliches Vektor-Chaos ausgegeben.
- Fehlende Layerstruktur: Alles landet auf einem oder zwei Layern. Eine sinnvolle Trennung in Wände, Türen, Texte oder Möblierung gibt es nicht.
- Scan-Artefakte werden Vektoren: Flecken, Knicke und Schatten der Vorlage werden als Linien übernommen.
- Nachbearbeitung als Folge: "Günstig" wird schnell teuer, wenn Fachleute danach stundenlang aufräumen, korrigieren und manuell nacharbeiten müssen.
Ein automatisch vektorisierter Plan enthält oft "irgendwelche Linien" — aber die Masse und die Struktur stimmen nicht. Das fällt erst auf, wenn die Datei im realen Projekt verwendet wird.
Praxis-Erfahrung
Manuelle Neuzeichnung — Präzision, Struktur, Nutzwert
Bei der manuellen Neuzeichnung wird der Plan fachlich interpretiert und in CAD neu aufgebaut. Verzerrungen werden korrigiert, Geometrie sauber rekonstruiert, und die Datei wird so strukturiert, dass sie im Projektalltag funktioniert. Was das konkret bedeutet:
- Masshaltigkeit: Linien, Winkel und Radien werden exakt nachgezogen — 90° ist 90°, parallele Wände sind tatsächlich parallel.
- Plausibilisierung: Widersprüche zwischen Massketten und Geometrie fallen auf und werden geklärt, bevor wir weiterarbeiten.
- Layer-Struktur: Wände, Öffnungen, Möbel, Texte, Masse — logisch getrennt und benannt nach ISO 13567 oder Kunden-Standard.
- Bereinigung: Flecken, Knicke und Scan-Artefakte werden nicht übernommen. Was im Plan nicht hingehört, wird weggelassen.
- Bauteil-Logik: Wände sind geschlossene Polylinien oder echte Bauteile mit Stärke und Aufbau — direkt weiterverwendbar.
- BIM-Ready: Saubere 2D-Daten sind die beste Basis für 3D- oder BIM-Modelle.
Beispiele aus der Praxis — Vorher und Nachher

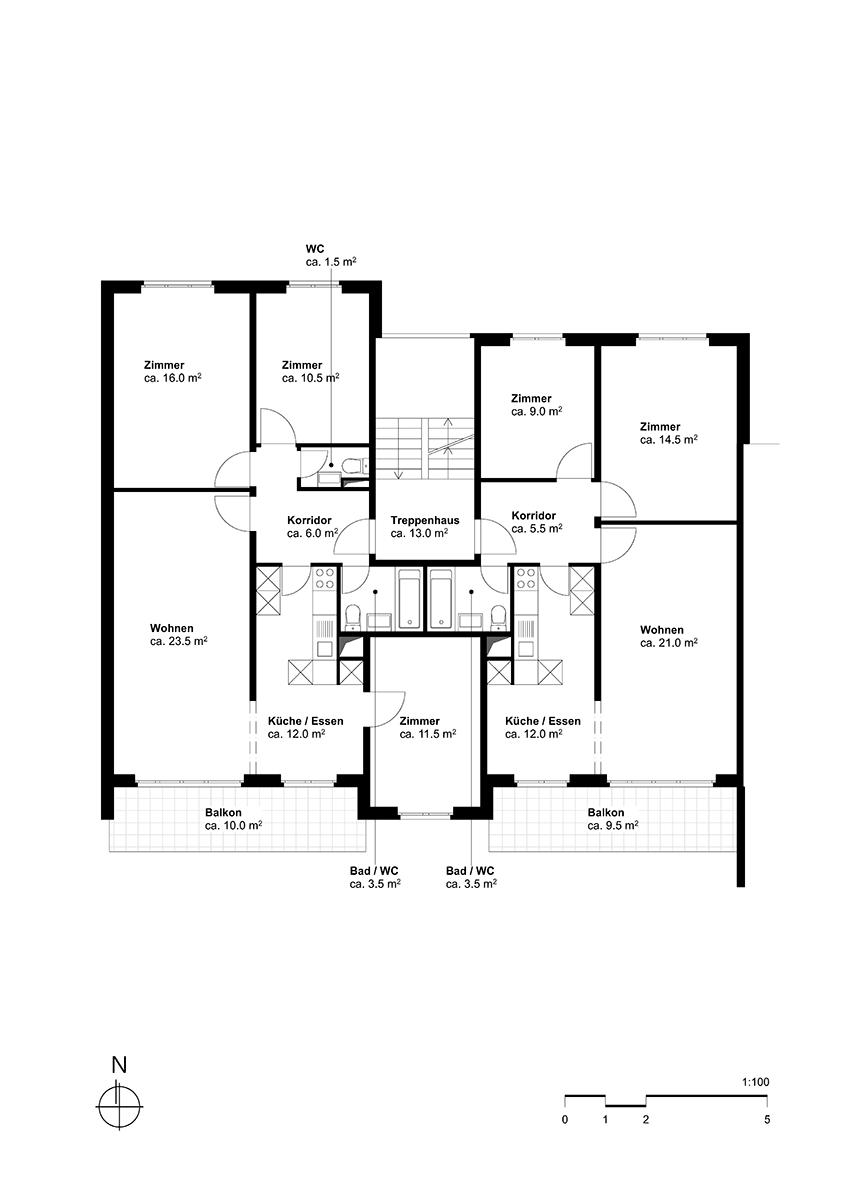

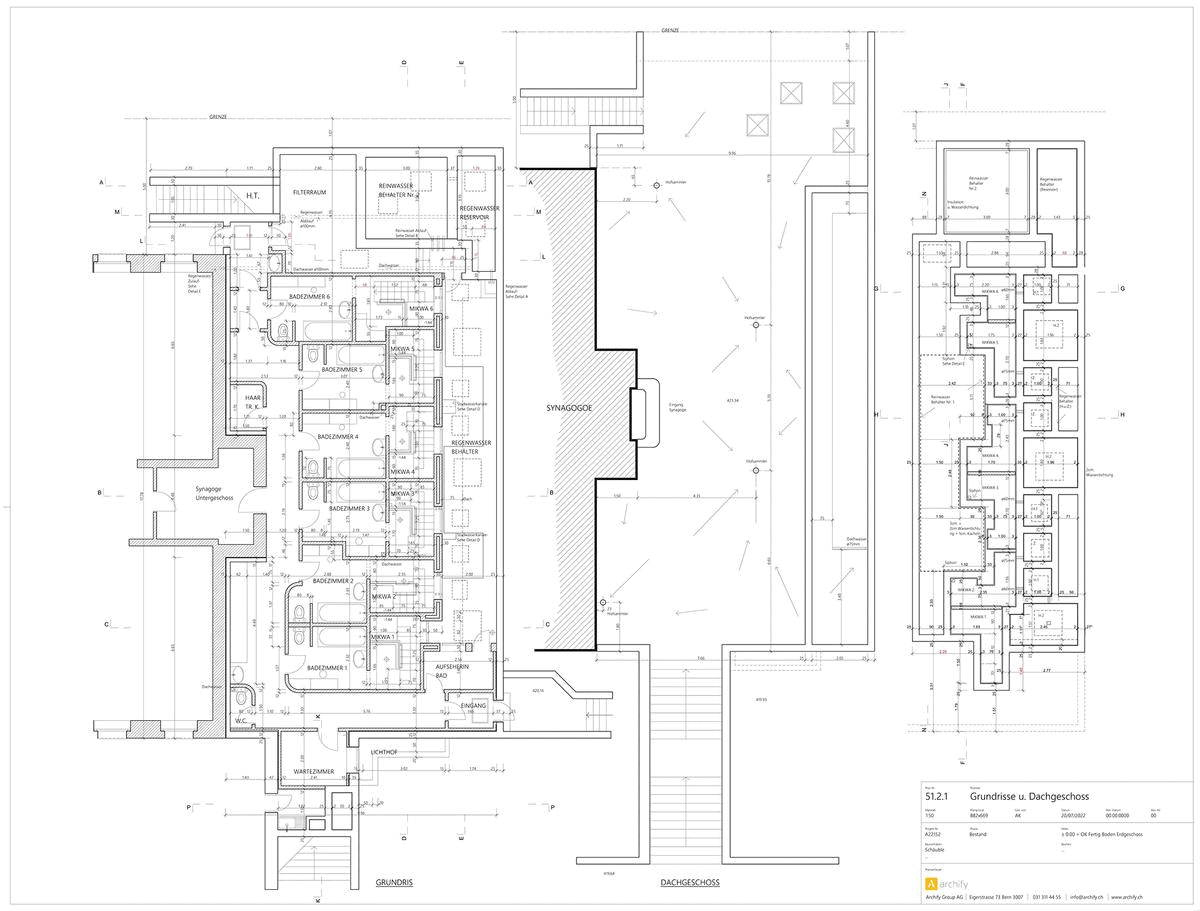

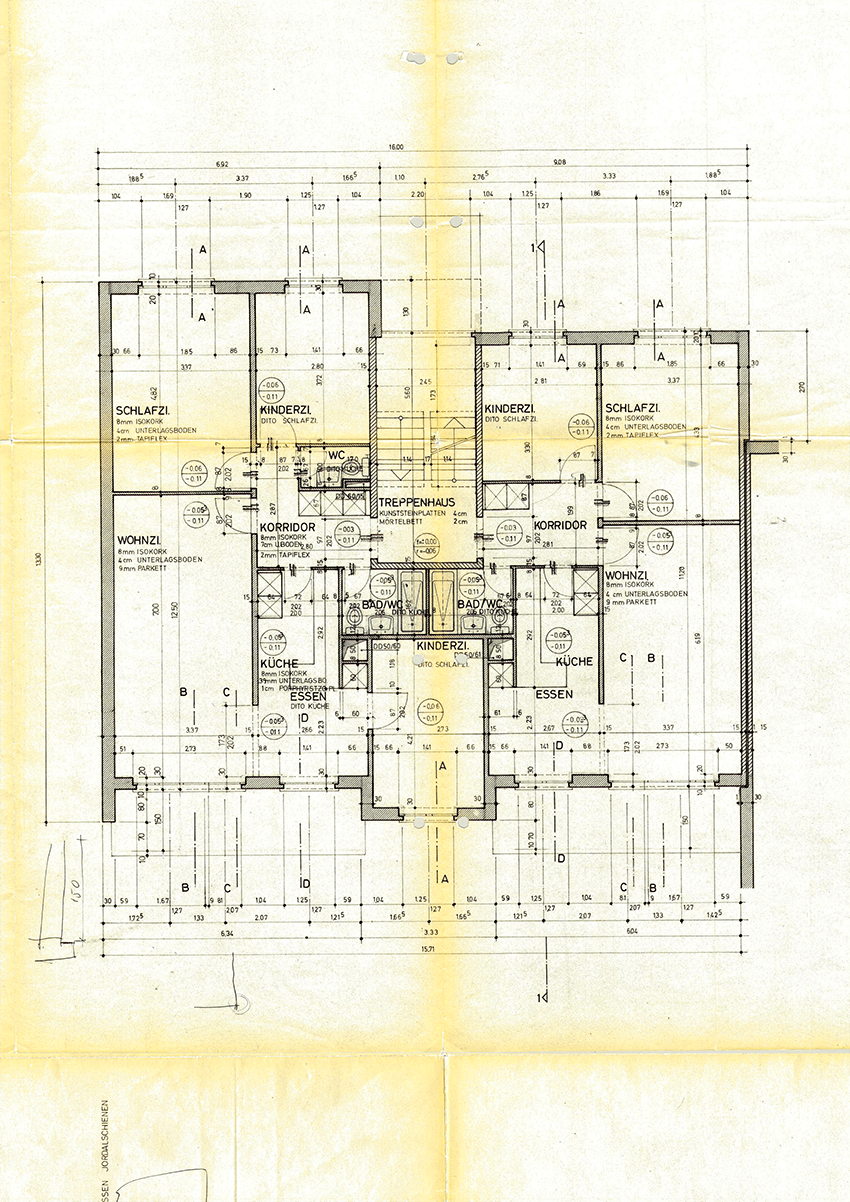

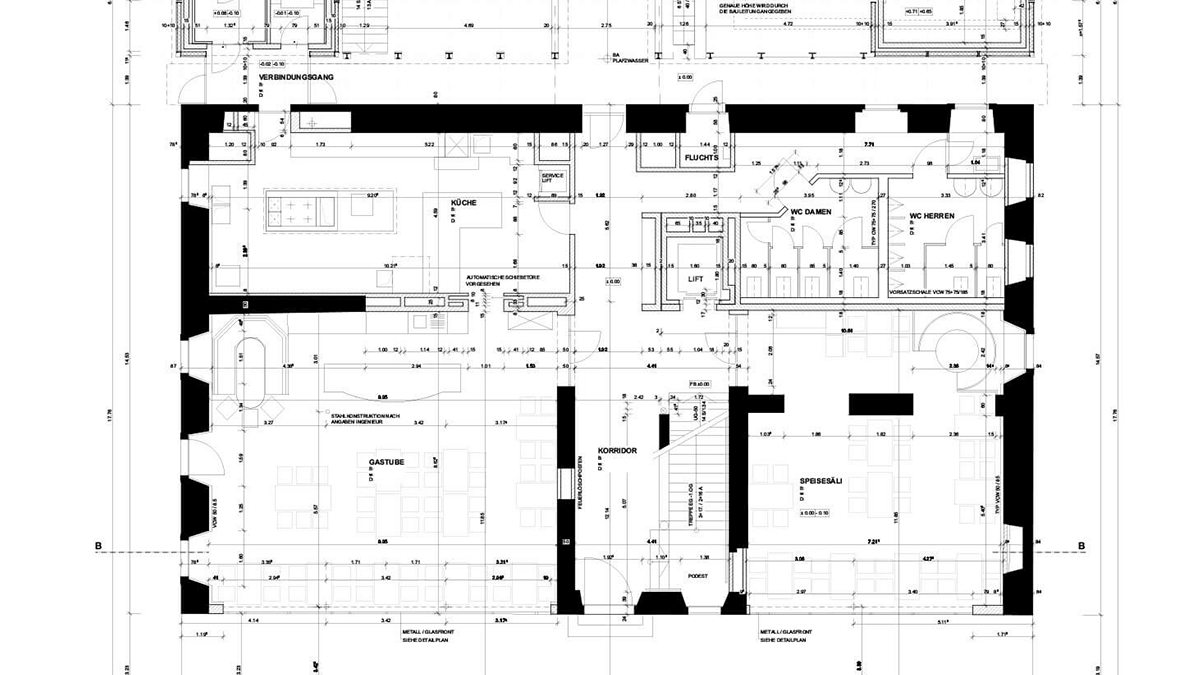

So sieht der Unterschied zwischen einem alten Bauplan und der neu gezeichneten CAD-Datei aus. Beachten Sie, wie Verzug korrigiert, Beschriftung lesbar gemacht und die Geometrie konsistent dargestellt wird:

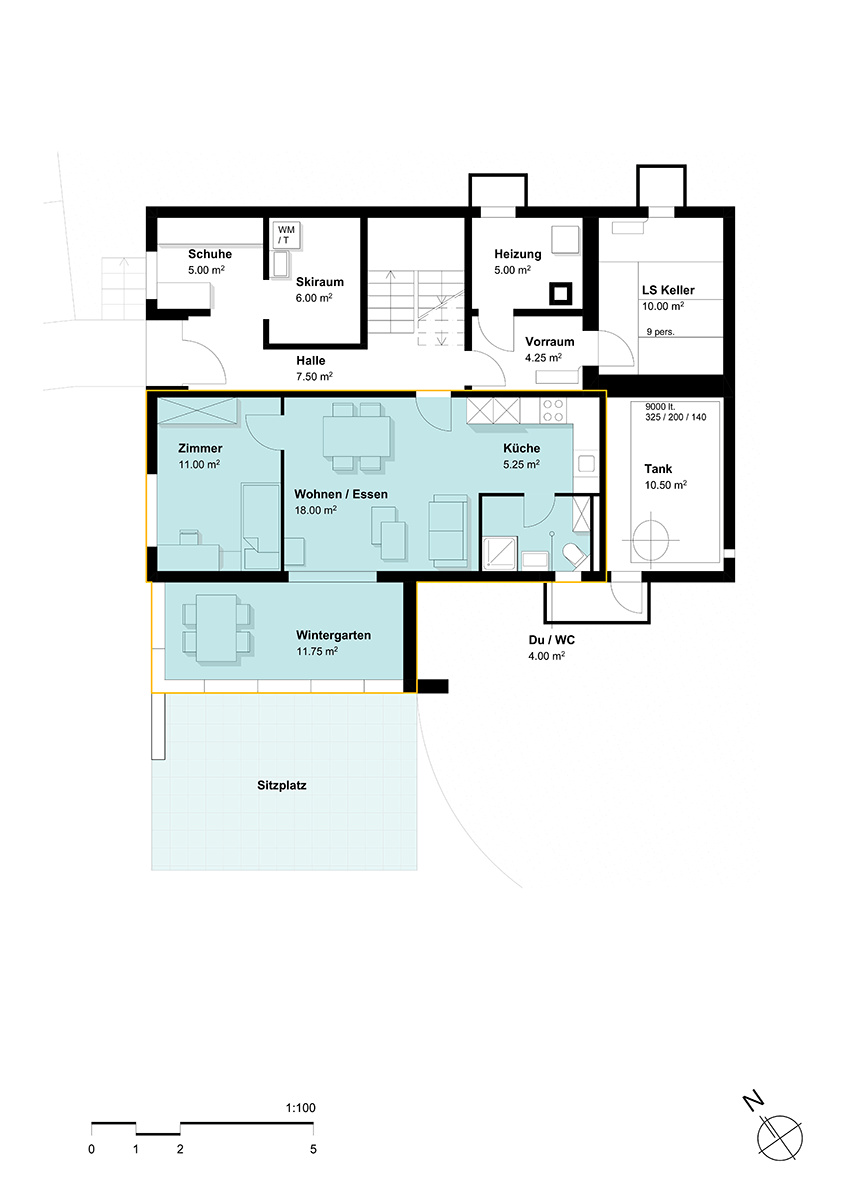

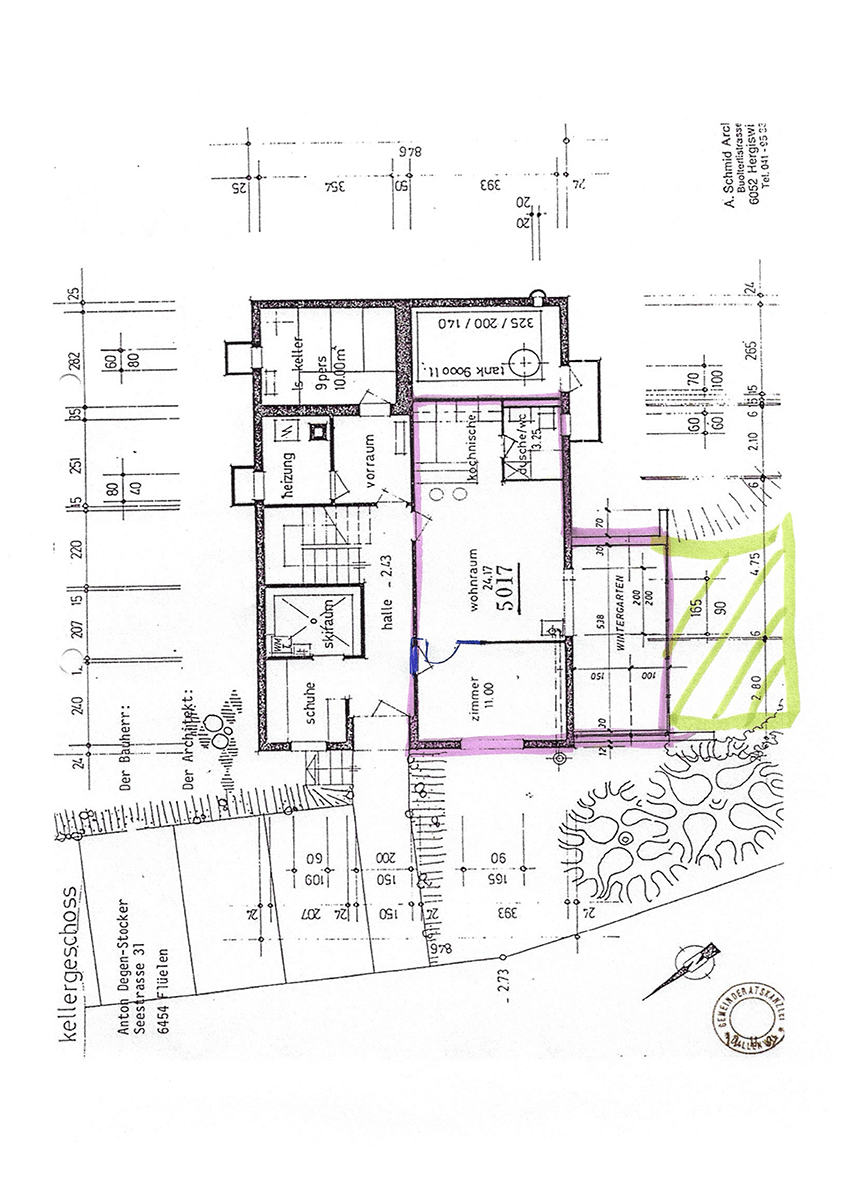

Ein zweites Beispiel — ein anderer Plantyp, dieselbe Logik:
Das ist nicht "schöner gezeichnet" — es ist eine fundamental andere Datenqualität. Die rechte Datei lässt sich öffnen, ändern, bemassen, in BIM überführen oder für die Baueingabe aufbereiten. Die linke ist ein historisches Dokument.
Direktvergleich — die zwei Ansätze nebeneinander
Automatische Vektorisierung
Pro
- Schnell für einfache Skizzen
- Niedriger Einstiegspreis
- Geeignet für reine Übersichts-Zwecke
Contra
- Verzug und Schrägen bleiben erhalten
- Keine sinnvolle Layer-Struktur
- Wände als unverbundene Doppellinien
- Nachbearbeitung fast immer nötig
- Scan-Artefakte werden zu Vektoren
Manuelle Neuzeichnung
Pro
- Masshaltig und geometrisch korrekt
- Saubere Layer und Bauteile — sofort nutzbar
- Plausibilisierung inklusive
- Beste Grundlage für BIM
- Direkter Use für Baueingabe oder STOWE
Contra
- Höherer Aufwand als Auto-Vektorisierung
- Dafür deutlich weniger Folgekosten
Wann reicht Auto-Vektorisierung wirklich aus?
Die ehrliche Antwort: nur in wenigen, klar abgegrenzten Fällen. Auto-Vektorisierung ist nutzbar, wenn alle drei folgenden Punkte zutreffen:
- Sie brauchen nur eine Übersicht — keine Massnahme, keine Berechnung, kein Eingabedokument.
- Massgenauigkeit ist nicht relevant — der Plan dient nur der internen Orientierung.
- Es ist klar, dass der Plan später nicht weiterverarbeitet wird — keine Variantenplanung, keine Flächenberechnung, keine Baueingabe.
Sobald einer dieser Punkte nicht zutrifft — und in der Praxis ist das fast immer so — ist manuelle Neuzeichnung die richtige Wahl. Mehr Hintergrund zum Workflow finden Sie unter Alte Baupläne digitalisieren.
Wirtschaftlichkeit — über die gesamte Lebensdauer denken
Die häufigste Fehlrechnung bei der Wahl der Methode: nur die Erstkosten zu vergleichen. Über die typische Lebensdauer eines Bauplans (oft 20+ Jahre) entstehen aber bei jeder Anpassung Folgekosten. Eine schlechte CAD-Datei verursacht:
- Zeitaufwand bei jeder Änderung — weil die Struktur jedes Mal neu interpretiert werden muss
- Fehlerrisiko — weil Masse und Geometrie nicht zueinander passen
- Mehrkosten in Folgeprojekten — Umbau, Sanierung, BIM-Aufbau bauen alle auf der CAD-Basis auf
- Risiko in Behördenverfahren — Beanstandungen wegen unklarer Pläne
In der Praxis amortisiert sich der Aufpreis für manuelle Neuzeichnung praktisch immer — meist schon im ersten Folgeprojekt. Konkrete Bandbreiten und Kostenfaktoren in unserem Preisartikel.
FAQ
Was ist automatische Vektorisierung?
Ein Software-Verfahren, das gescannte Pixel in Vektorlinien umwandelt. Die Software erkennt Linien und Texte mathematisch, versteht aber den Bauplan inhaltlich nicht. Resultat sind oft tote Vektoren ohne Bauteil-Logik.
Wann reicht eine automatische Vektorisierung aus?
Wenn Sie nur eine grobe Skizze für interne Orientierung benötigen — ohne Anspruch auf Massgenauigkeit oder weitere CAD-Bearbeitung. Sobald geplant, gemessen oder eingereicht werden soll, ist manuelle Neuzeichnung notwendig.
Warum kostet manuelle Neuzeichnung mehr als automatische Vektorisierung?
Weil jede Linie bewusst gesetzt, Geometrie plausibilisiert und in einer logischen Layerstruktur aufgebaut wird. Über die Lebensdauer eines Plans amortisiert sich der Mehraufwand fast immer.
Welche Fehler treten bei automatischer Vektorisierung typischerweise auf?
Verzug bleibt erhalten (90° wird zu 89.7°), Wände sind unverbundene Doppellinien, Texte werden falsch erkannt, keine sinnvolle Layerstruktur, und Scan-Artefakte wie Flecken werden eins zu eins übernommen.
Kann ich mit einer automatisch vektorisierten Datei eine Baueingabe machen?
Theoretisch ja, praktisch nein. Behörden erwarten klare, masshaltige und konsistente Pläne. Reine Auto-Vektorisierung enthält fast immer Fehler, die spätestens bei der Prüfung Rückfragen oder Beanstandungen auslösen.
Fazit — Investieren Sie in Nutzwert statt nur in "Linien"
Für professionelle Anwender — Architekten, Ingenieure, Verwaltungen, Eigentümer — ist manuelle Neuzeichnung praktisch immer die nachhaltige Lösung. Sie spart Zeit in der Weiterverarbeitung, reduziert Fehlerrisiko und schafft eine robuste Basis für Umbau, Vermietung, Beurkundung oder BIM.
Auto-Vektorisierung hat ihren Platz — aber nur als Werkzeug, nicht als Endprodukt. Sobald die Datei wirklich genutzt werden soll, führt kein Weg an einer durchdachten Neuzeichnung vorbei.
