Der Ablauf

In 4 Schritten zum CAD-Plan

Transparent, normensicher und ohne Überraschungen – vom ersten Upload bis zur fertigen Datei.

Input

01

Upload / E-Mail

Unterlagen & Bedarf an uns senden

Sie senden uns die vorhandenen Unterlagen – ob Scan, PDF, Foto oder Papierplan. Beschreiben Sie kurz Zweck, Lieferformat und Detailgrad. Wir prüfen, ob Massstab, Bemassung und Lesbarkeit für eine saubere Neuzeichnung ausreichen.

PDF, Scan, Foto oder Papierplan
Verwendungszweck (Umbau, Vermietung, BIM, Archiv …)
Wunschformat (DWG, DXF, IFC, PDF)

Tipp

Bis 20 MB direkt im Online-Formular hochladen. Bei grösseren Volumen einen Transferlink (WeTransfer / SwissTransfer) an info@plandigital.ch senden.

Offerte

02

Festpreis

Klare Offerte & Lieferzeit

Wir analysieren die Vorlagen und senden Ihnen eine transparente Festpreis-Offerte mit Leistungsbeschrieb und verbindlicher Lieferzeit. Keine versteckten Stunden, keine Überraschungen.

Pauschal pro Plan oder pro Objekt
Verbindliche Lieferzeit
Detaillierter Leistungsbeschrieb

Was darin steht

Anzahl Pläne, Detailgrad (LOD), Layerstruktur, Lieferformate, Optionen (SIA 416 / BIM) und Preis – alles auf einen Blick.

Qualität

03

Manuell gezeichnet

Neuzeichnung & Plausibilisierung

Ihre Pläne werden in CAD vollständig neu gezeichnet – nicht automatisch vektorisiert. Wir bauen eine konsistente Planlogik mit Wänden, Öffnungen, Bemassung und Raumstempeln auf und prüfen Geometrie sowie Massstab.

Saubere Layerstruktur (Wände, Türen, Texte, Masse, Möbel)
Korrekte Winkel & geschlossene Polylinien
Plausibilisierung von Massen & Raumgeometrie

Warum manuell

Automatische Vektorisierung erkennt keine Planlogik – Stempel, Falten und Schraffuren werden zu falscher Geometrie. Manuell gezeichnet erhalten Sie echte CAD-Daten, die in Projekten funktionieren.

Lieferung

04

DWG · DXF · PDF · IFC

Lieferung & Übergabe

Sie erhalten die fertigen Dateien in den vereinbarten Formaten – inkl. PDF-Plot zur Kontrolle. Auf Wunsch ergänzen wir SIA 416 Flächennachweise, Vermietungs-, Verkaufs- oder Baueingabepläne sowie BIM-Modelle in ArchiCAD.

DWG / DXF + PDF Plot (Standard)
IFC / ArchiCAD-Modell (optional)
SIA 416 Flächennachweis (optional)

Nach der Lieferung

Auf Wunsch übernehmen wir Korrekturschleifen, ergänzen weitere Pläne oder unterstützen bei der Übergabe an Ihre Planungs- und Verwaltungssoftware.

Was wir annehmen

Ihre Vorlagen – egal wie alt

Wir arbeiten mit allem, was lesbar ist: Scans, PDFs, Smartphone-Fotos oder Papierpläne aus dem Archiv. Je besser Massstab, Bemassung und Beschriftung erkennbar sind, desto präziser das Resultat.

PDF

Scan / TIFF

Foto

Papierplan

Skizze

Planverzeichnis

Massstab unklar?

Kein Problem – wir skalieren über bekannte Referenzen wie Türbreiten, Achsmasse oder Treppenläufe. Bei kritischen Projekten empfehlen wir ein ergänzendes Aufmass vor Ort.

Was Sie erhalten

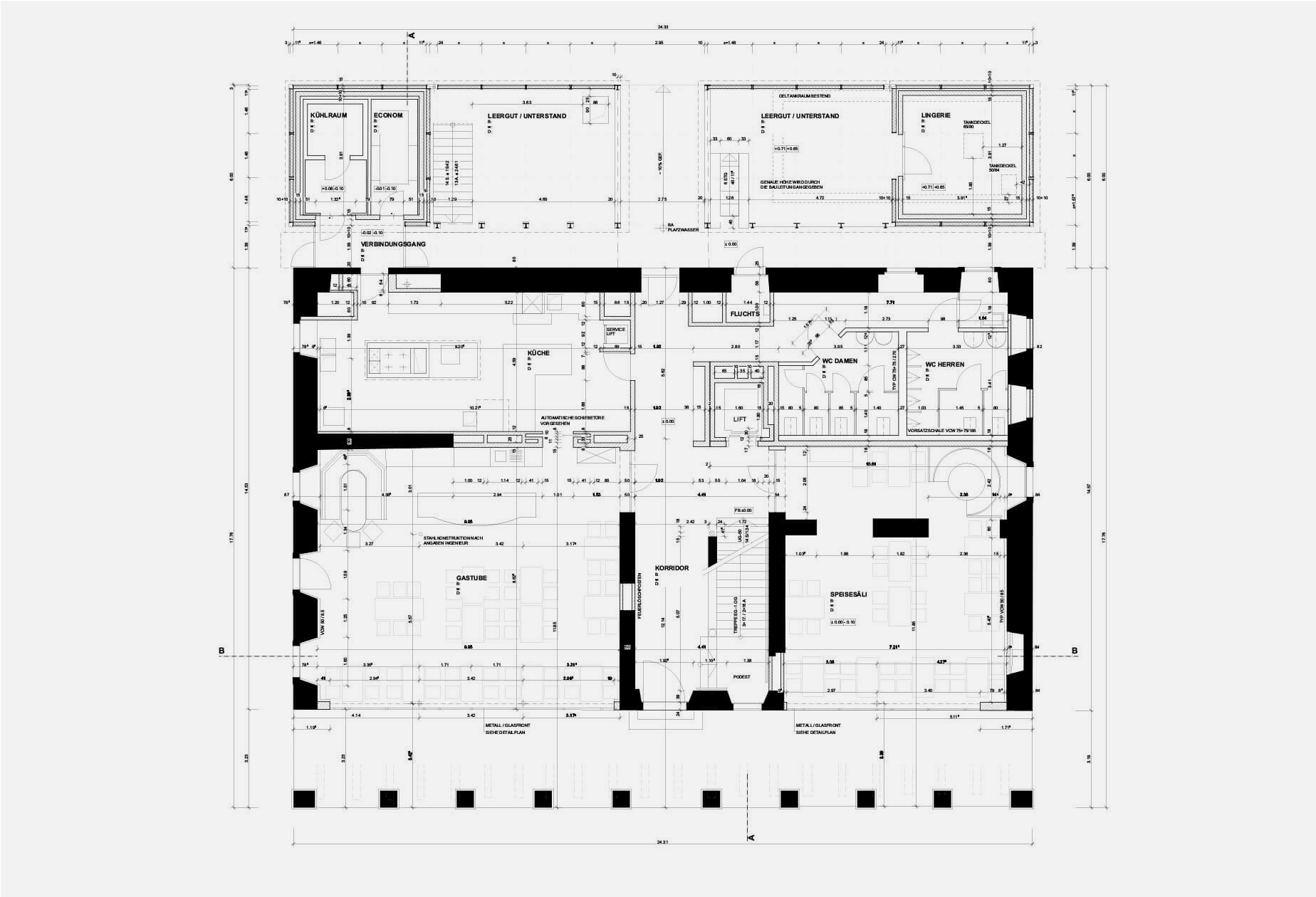

Editierbare CAD-Daten – kein Pixelbrei

Sie erhalten ein klar strukturiertes CAD-File, das in AutoCAD, VectorWorks, ArchiCAD, Revit & Co. direkt weiterverwendet werden kann. Nicht nur Linien – sondern eine durchdachte Planlogik.

DWG / DXF

Mit Layern für Wände, Türen, Fenster, Texte, Masse, Möblierung

PDF Plot

Skalierter Druckplan zur visuellen Kontrolle inkl. Plankopf

IFC / ArchiCAD

BIM-Modell mit Geschossen, Zonen und semantischen Bauteilen

SIA 416

Dokumentierter Flächennachweis mit GF, NGF, BGF und HNF

Qualität entscheidet

Manuelle Neuzeichnung vs. Auto-Vektorisierung

Auf den ersten Blick sieht beides ähnlich aus. Im Projektalltag zeigt sich der Unterschied schnell.

Automatisch

Auto-Vektorisierung

Pixel werden zu Linien – ohne Verständnis für Wände, Räume oder Bemassung
Falten, Stempel und Schraffuren werden zu Geometrie-Artefakten
Keine Layerstruktur – alle Linien landen auf einem Layer
Massabweichungen werden nicht erkannt oder korrigiert
Nachbearbeitung dauert oft länger als die manuelle Neuzeichnung

Unser Weg

Manuell

CAD-Neuzeichnung

CAD-Profis zeichnen Wände, Öffnungen und Bemassung mit Planlogik
Saubere Layerstruktur – sofort filterbar und weiterverwendbar
Geschlossene Polylinien für Räume – Grundlage für Flächen & BIM
Plausibilisierung: Winkel, Massketten und Geometrie geprüft
Direkt einsetzbar in AutoCAD, ArchiCAD, VectorWorks, Revit

Für wen wir arbeiten

Eine saubere Planbasis – für jede Rolle

Ob Bewirtschaftung, Vermarktung oder Sanierung – wir liefern die digitale Plangrundlage, die Ihre Rolle wirklich braucht.

Verwaltungen

Verlässliche Bestandspläne und Flächennachweise für Bewirtschaftung, Reporting und STWE-Dossiers.

Eigentümer & Makler

Aufbereitete Grundrisse mit Raumbezeichnungen und m²-Angaben für Vermietung, Verkauf und Exposés.

Architekten & Planer

Präzise Bestandsmodelle als Grundlage für Sanierungen, Umbauten und Baueingaben.

Facility & BIM-Manager

Strukturierte CAD- und BIM-Daten für FM-Systeme, digitale Zwillinge und langfristige Bestandsführung.

In 2 Minuten anfragen

Bereit, Ihre Pläne zu digitalisieren?

Laden Sie Ihre Unterlagen hoch und beschreiben Sie kurz, was Sie brauchen. Sie erhalten eine klare Festpreis-Offerte – meist innerhalb eines Werktags.
