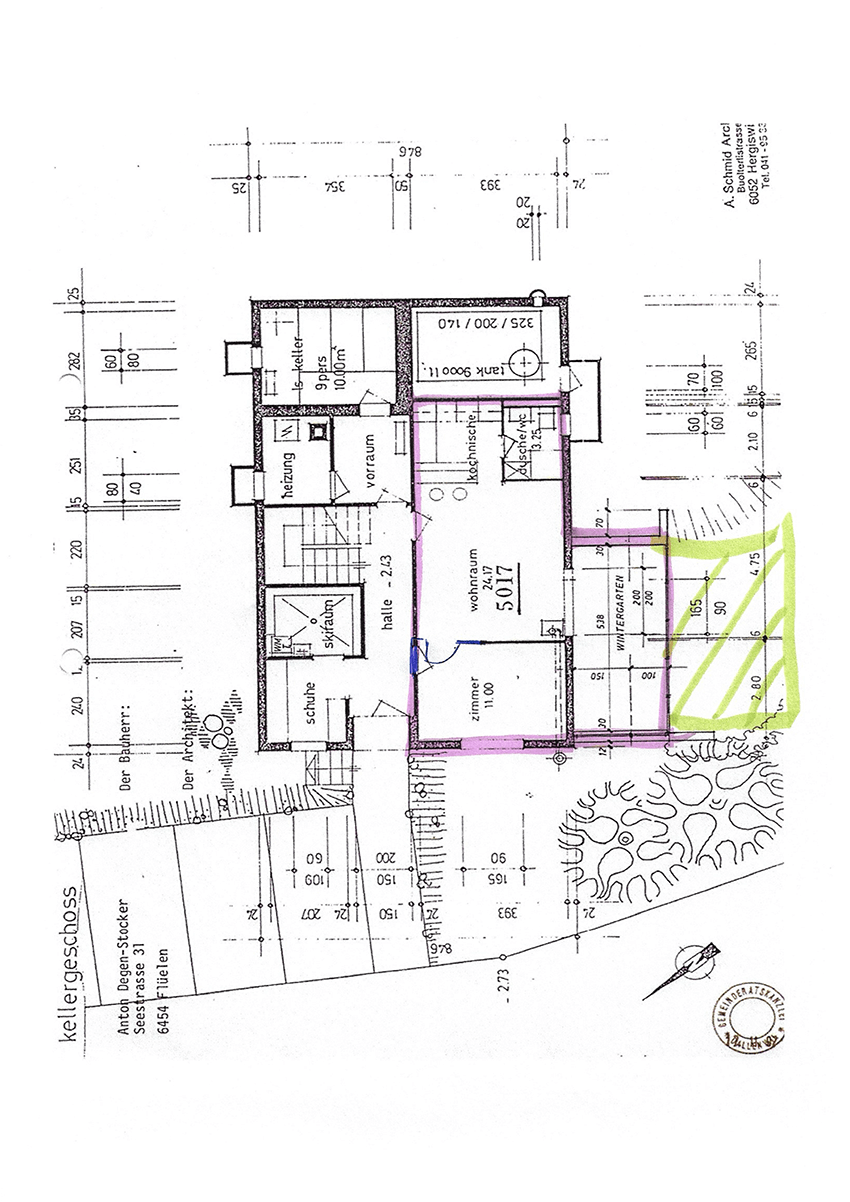

Alte Planbestände sind wertvoll, aber oft schwer nutzbar. Erst eine saubere Digitalisierung macht sie wieder zur verlässlichen Grundlage für Umbau, Bewirtschaftung oder Baueingabe.

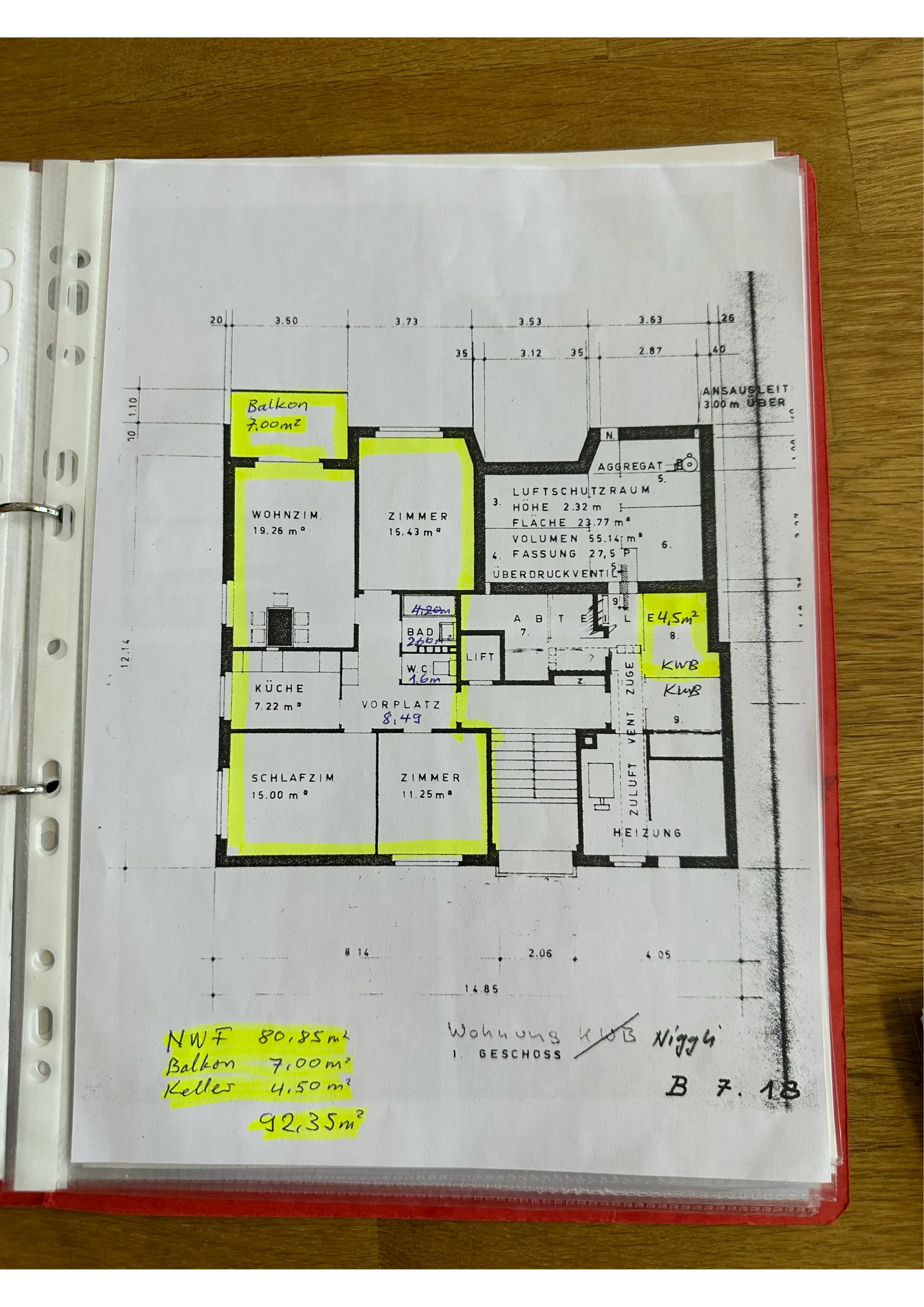

Typische Probleme bei alten Bauplänen
Wer alte Baupläne digitalisieren möchte, arbeitet mit Unterlagen, die teilweise Jahrzehnte alt sind. Die häufigsten Herausforderungen, die wir in der Praxis sehen:
- Verzug der Vorlage: Papier dehnt sich durch Feuchtigkeit, Temperatur und Lagerung. Das verzieht Geometrie und Massketten — manchmal bis zu mehreren Zentimetern auf A0.
- Mehrere Planstände: Über die Jahre entstehen Versionen, Korrekturen und handschriftliche Ergänzungen. Welche ist aktuell? Welche zeigt den Bestand, welche die Soll-Variante?
- Fehlende Massketten: Gerade in alten Plänen fehlen Masse in einzelnen Bereichen oder wurden überschrieben.
- Inkonsistenz zwischen Plänen: Grundriss und Schnitt passen nicht zusammen, Massketten widersprechen Geometrie.
- Ältere Symbolik: Nicht jede Schraffur oder Symbolik aus den 1950er- bis 80er-Jahren entspricht heutigem Standard.
- Beschädigungen: Knicke, Risse, Fettflecken, abgerissene Ecken — alles, was dem Plan über Jahrzehnte passiert ist.
Wir erhalten regelmässig Unterlagen, die nicht miteinander übereinstimmen. Vor der eigentlichen Zeichnung müssen wir herausfinden, welche Planversion aktuell ist, und Unstimmigkeiten beim Auftraggeber abklären.
Praxisbeobachtung
Scan-Spezifikation — was den Output direkt beeinflusst
Die Qualität der digitalen Vorlage entscheidet über die Qualität der späteren CAD-Datei. Eine zu niedrige Scan-Auflösung erzeugt verschwommene Linien, eine zu starke JPG-Kompression führt zu Artefakten an Kanten. Branchenübliche Spezifikationen für die Plandigitalisierung:
| Parameter | Empfehlung | Warum |
|---|---|---|
| Auflösung | 300 DPI | Standard für lesbare Linien und Texte |
| Auflösung Detail / Lesbarkeit | 400–600 DPI | für sehr feine Details oder schlecht lesbare Originale |
| Farbtiefe | Graustufen 8 Bit | genug für Linien; reduziert Dateigrösse |
| Farbtiefe Farbplan | RGB 24 Bit | nur wenn farbliche Differenzierung Information trägt |
| Format | TIFF oder PDF | verlustfrei; keine JPG-Kompression |
| Format Archiv | PDF/A | langzeitstabil für Archivierung |
| Massstabsreferenz | 1:1 oder dokumentiert | Massstab muss bekannt oder ableitbar sein |
Falls Sie nicht über einen A0-fähigen Scanner verfügen: Reprografie-Dienstleister oder Architekturbüros bieten den Scan-Service. Alternativ übernehmen wir den Scan im Rahmen des Auftrags.
Der Workflow — vier Phasen von Papier zu CAD
Phase 1: Bestandsaufnahme und Sortierung
Vor jeder Zeichnung steht die Sichtung. Welche Pläne sind vorhanden? Welche zeigen den aktuellen Bestand? Welche Planstände sind aktuell, welche überholt? Doppelte oder veraltete Versionen werden aussortiert, der relevante Plansatz definiert.
Phase 2: Referenzmasse und Plausibilisierung
Nun werden Referenzmasse bestimmt — typischerweise an Aussenwänden, tragenden Wänden und definierten Achsen. Diese Referenzen sind die geometrische Grundlage für die spätere Neuzeichnung. Gleichzeitig prüfen wir, ob Massketten und Geometrie zueinander passen oder Widersprüche bestehen.
Phase 3: Manuelle CAD-Neuzeichnung
Der Plan wird in einer sauberen Layerstruktur neu aufgebaut. Wände, Öffnungen, Treppen, Sanitär und Beschriftungen werden fachlich interpretiert und korrekt platziert. Kein automatisches Tracen — jede Linie ist bewusst gesetzt. Mehr zum Unterschied im Artikel Scan vs. manuelle Neuzeichnung.
Phase 4: Abgleich und Qualitätskontrolle
Grundriss, Schnitt und Ansicht werden gegeneinander geprüft. Stimmen Höhenkoten, Wandstärken und Fensteröffnungen über alle Pläne hinweg? Sind alle Layer logisch belegt? Erst nach dieser Prüfung gehen die Pläne in die Übergabe.
Plausibilisierung — was wir konkret prüfen
Plausibilisierung ist der wichtigste Schritt, um aus widersprüchlichen Vorlagen eine konsistente Datengrundlage zu machen. Konkret prüfen wir:
- Massketten gegen Geometrie: Summieren sich Einzelmasse zur Gesamtkette? Stimmen Diagonalen und rechte Winkel?
- Planstände untereinander: Ist der Grundriss vom Geschoss konsistent mit dem Schnitt? Stimmen die Aufzüge zwischen den Geschossen?
- Höhenkoten: Passen Geschosshöhen, Dachaufbau und Terrainbezug zusammen?
- Aussenmasse: Stimmt die Bauhülle in Grundriss, Schnitt und Ansicht überein?
- Dokumentation der Annahmen: Wo wir interpretieren mussten, halten wir fest, welche Annahme wir getroffen haben — für Nachvollziehbarkeit beim Auftraggeber.
Findet sich eine echte Inkonsistenz, geht der Plan kurz zurück an den Auftraggeber. Lieber einmal kurz klären, als auf falscher Grundlage weiterarbeiten — gerade bei Baueingaben oder STOWE-Beurkundungen wäre eine Korrektur später teuer.
Vorgehen bei WidersprüchenA0 und Grossformate sicher erfassen
A0-Pläne sind in der Plandigitalisierung ein eigenes Thema. Sie sind gross, oft empfindlich, häufig verzogen — und verlangen besondere Sorgfalt:
- Grossformat-Scanner: A0-Pläne benötigen einen Trommel- oder Durchlauf-Scanner mit mindestens 300 DPI. Foto-Aufnahme aus der Hand führt zu perspektivischer Verzerrung.
- Glättung vor Scan: Knicke und Wellen der Vorlage werden vor dem Scan minimiert, soweit das Original es erlaubt.
- Massreferenz dokumentieren: Wenn der Plan kein 1:1-Massstab im Original hat, dokumentieren wir die Massreferenz, damit die spätere Skalierung korrekt erfolgt.
- Manuelle Neuzeichnung Pflicht: Bei A0-Archivplänen funktioniert automatische Vektorisierung praktisch nie. Verzug, Vergilbung, Stempel und handschriftliche Anmerkungen werden sonst eins zu eins übernommen.
Genau aus diesen Gründen liegt der Richtwert für einen A0-Archivplan bei CHF 550–650 — die nötige Vor-Arbeit ist deutlich höher als bei einer sauberen PDF-Vorlage. Mehr zu Bandbreiten finden Sie unter Pläne digitalisieren Preise.

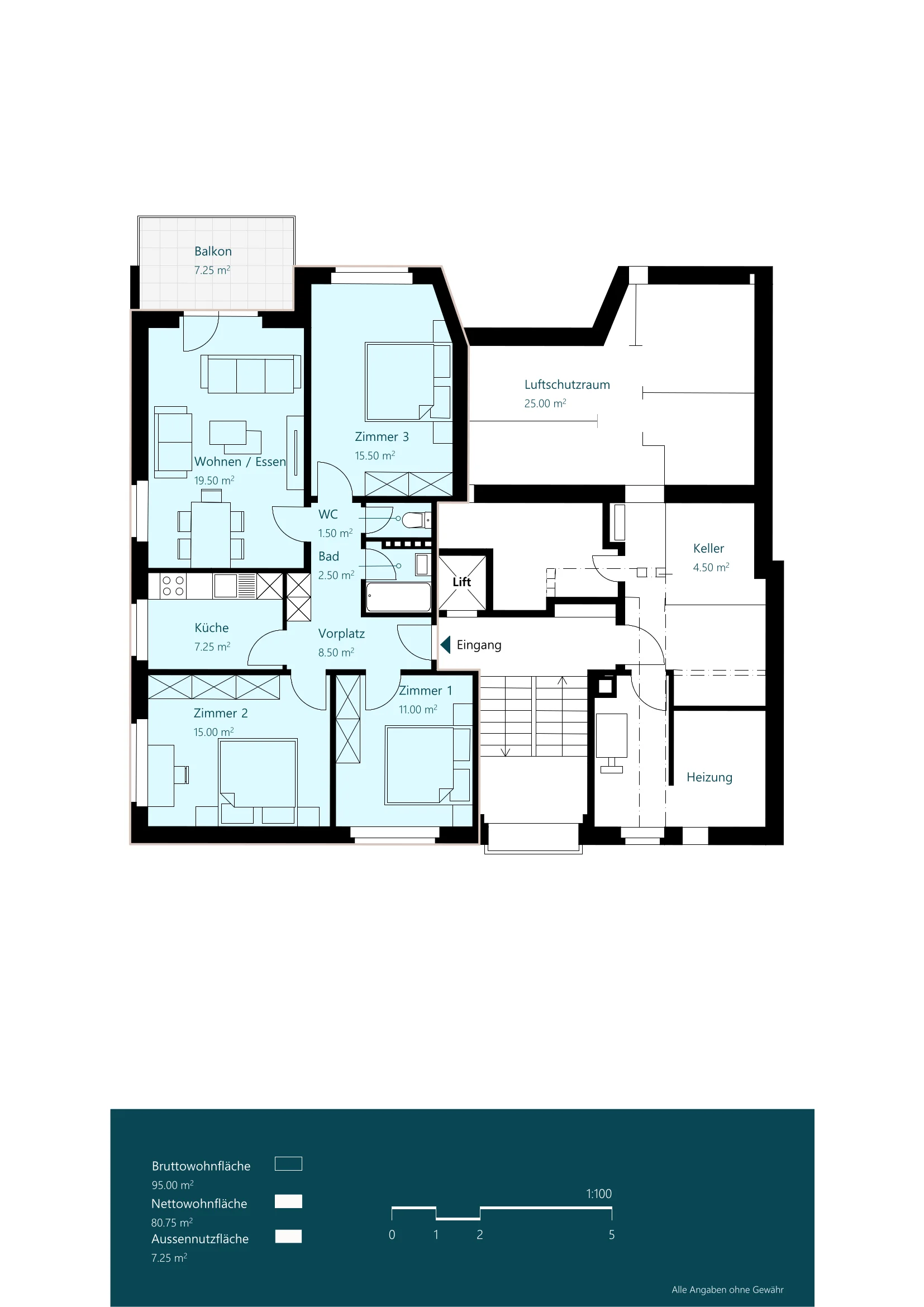

Qualitätskriterien für die fertige CAD-Datei
Eine sauber digitalisierte Datei erkennen Sie an folgenden Kriterien. Sie sind der Massstab, an dem auch jede Übergabe von uns gemessen wird:
| Kriterium | Anforderung |
|---|---|
| Masshaltigkeit | Geometrie 1:1, 90° ist 90°, Diagonalen stimmen |
| Layerstruktur | Wände, Öffnungen, Texte, Masse, Möblierung getrennt und benannt |
| Wandlogik | Wände als geschlossene Polylinien oder Bauteile, keine offenen Doppellinien |
| Konsistenz | Grundriss, Schnitt und Ansicht passen zueinander |
| Beschriftung | Räume mit Nummer, Nutzung, Fläche; Massketten konsistent |
| Dokumentation | Annahmen und interpretierte Stellen dokumentiert |
| Übergabeformat | DWG, DXF oder PDF — sauber strukturiert, ohne tote Vektoren |
Mehr zu CAD-Standards und Formatfragen in Grundrisse digitalisieren in CAD.
Wann sich die Digitalisierung besonders lohnt
Nicht jeder alte Plan muss digitalisiert werden. Wenn Sie aber eines der folgenden Vorhaben planen, ist eine saubere CAD-Basis praktisch immer wirtschaftlich:
- Umbau- oder Sanierungsprojekt: Varianten entwickeln, Massen ableiten, Baueingabepläne erstellen
- Stockwerkeigentum (STOWE): Aufteilungspläne, Wertquoten nach SIA 416 — siehe SIA 416 & Stockwerkeigentum
- Vermietung und Verkauf: Verkaufspläne, Grundrisse für Inserate, Flächenberechnung
- Facility Management: Bewirtschaftung, Mieterwechsel, Reinigungsflächen
- Versicherung und Schadenfall: dokumentierte Bestandspläne als Beleg
- BIM-Vorbereitung: 2D-Basis für ein späteres 3D- oder BIM-Modell — siehe Vom Papier zu BIM
FAQ
Welche Auflösung sollte ein Scan eines alten Bauplans haben?
300 DPI in Graustufen als Mindeststandard. Bei sehr feinen Details oder schlecht lesbaren Originalen 400–600 DPI. Format TIFF oder PDF — keine JPG-Kompression.
Welche Probleme treten bei alten Bauplänen am häufigsten auf?
Verzug der Vorlage, fehlende oder uneindeutige Massketten, mehrere Planstände ohne klare Versionierung sowie ältere Symbolik, die heute nicht mehr standardmässig verwendet wird.
Können auch A0-Pläne digitalisiert werden?
Ja. A0-Pläne werden mit Grossformat-Scannern erfasst (300 DPI Graustufen). Anschliessend wird der Plan manuell und masshaltig in CAD neu gezeichnet — automatische Vektorisierung liefert bei Archivplänen meist keine brauchbaren Ergebnisse.
Lohnt sich automatische Vektorisierung für alte Baupläne?
In der Regel nein. Automatische Vektorisierung übernimmt Verzug, fehlerhafte Linien und falsch erkannte Symbole eins zu eins. Für verwertbare CAD-Dateien empfiehlt sich manuelle Neuzeichnung.
Was kostet die Digitalisierung eines A0-Archivplans?
Der Richtwert liegt bei CHF 550–650 pro A0-Archivplan. Faktoren sind Lesbarkeit, Verzug, Symbolik und gewünschter Detaillierungsgrad. Detaillierte Bandbreiten in unserem Preisartikel.
Wie lange dauert die Digitalisierung eines alten Plansatzes?
Für ein einfaches EFH-Bestandsobjekt rechnen wir Express mit 3–4 Arbeitstagen, Standard mit ca. 6 Arbeitstagen. Bei umfangreichen Beständen wie 3 MFH mit 15 Wohnungen sind es 3 Wochen Express oder 4–5 Wochen Standard.
Fazit
Alte Unterlagen müssen nicht im Archiv bleiben. Mit strukturierter Neuzeichnung — in vier klar definierten Phasen — werden sie zur belastbaren Datengrundlage für Umbau, Vermietung, Beurkundung oder Bewirtschaftung. Entscheidend ist die saubere Vor-Arbeit: ein guter Scan, eine gründliche Plausibilisierung, eine manuelle Neuzeichnung. Erst dann ist die digitale Datei wirklich ein Mehrwert.
