Bei einer Sanierung steht und fällt vieles mit der Plangrundlage. Wer den Bestand nicht kennt, kann ihn nicht sanieren — und Überraschungen auf der Baustelle kosten regelmässig 10–30% Mehrkosten gegenüber der ursprünglichen Kalkulation. Eine saubere Plangrundlage ist die günstigste Versicherung gegen diese Risiken.
Sanierung vs. Umbau — der Unterschied in der Plangrundlage
Beide Begriffe werden umgangssprachlich oft synonym verwendet. In der Praxis und für die Plangrundlage sind sie aber unterschiedlich:
- Umbau: der Grundriss ändert sich. Wände werden versetzt, Räume zusammengelegt, Anbauten erstellt. Sie brauchen Bestands- und Neubestandspläne — siehe Plandigitalisierung für Baueingabe.
- Sanierung: der Grundriss bleibt meist gleich, aber Bauteile werden ersetzt — Dach, Fassade, Fenster, Heizung, Innenausbau. Hier sind Wandaufbauten, Anschlussdetails und der energetische Status zentral.
Eine Sanierung ist oft anspruchsvoller in der Plangrundlage als ein Umbau. Beim Umbau zeichnet man neue Wände — beim Sanieren muss man wissen, was die alte Wand wirklich enthält.
Welche Pläne braucht ein Sanierungsprojekt?
Der konkrete Plansatz hängt vom Sanierungsumfang ab. Drei typische Konstellationen:
| Sanierungstyp | Mindest-Plangrundlage | Zusatz-Informationen |
|---|---|---|
| Innensanierung (Bad, Küche) | Grundrisse, Sanitärschemen | Anschlüsse, Steigleitungen |
| Energetische Sanierung Hülle | Grundrisse, Schnitte, Fassaden | Wandaufbauten, U-Werte, Anschlüsse |
| Heizung und Haustechnik | Grundrisse, Sanitärschemen, HLK | bestehende Anlagen, Steigzonen |
| Dachsanierung | Schnitte, Dachgeschoss-Grundrisse, Dach-Detailpläne | Aufbau, Konstruktion, Anschlüsse |
| Komplettsanierung | vollständiger Bestandsplansatz | alle Bauteilaufbauten, As-Built-Dokumentation |
| Denkmalpflege-Sanierung | vollständiger Plansatz mit hoher Genauigkeit | historische Bauteile, Materialdokumentation |

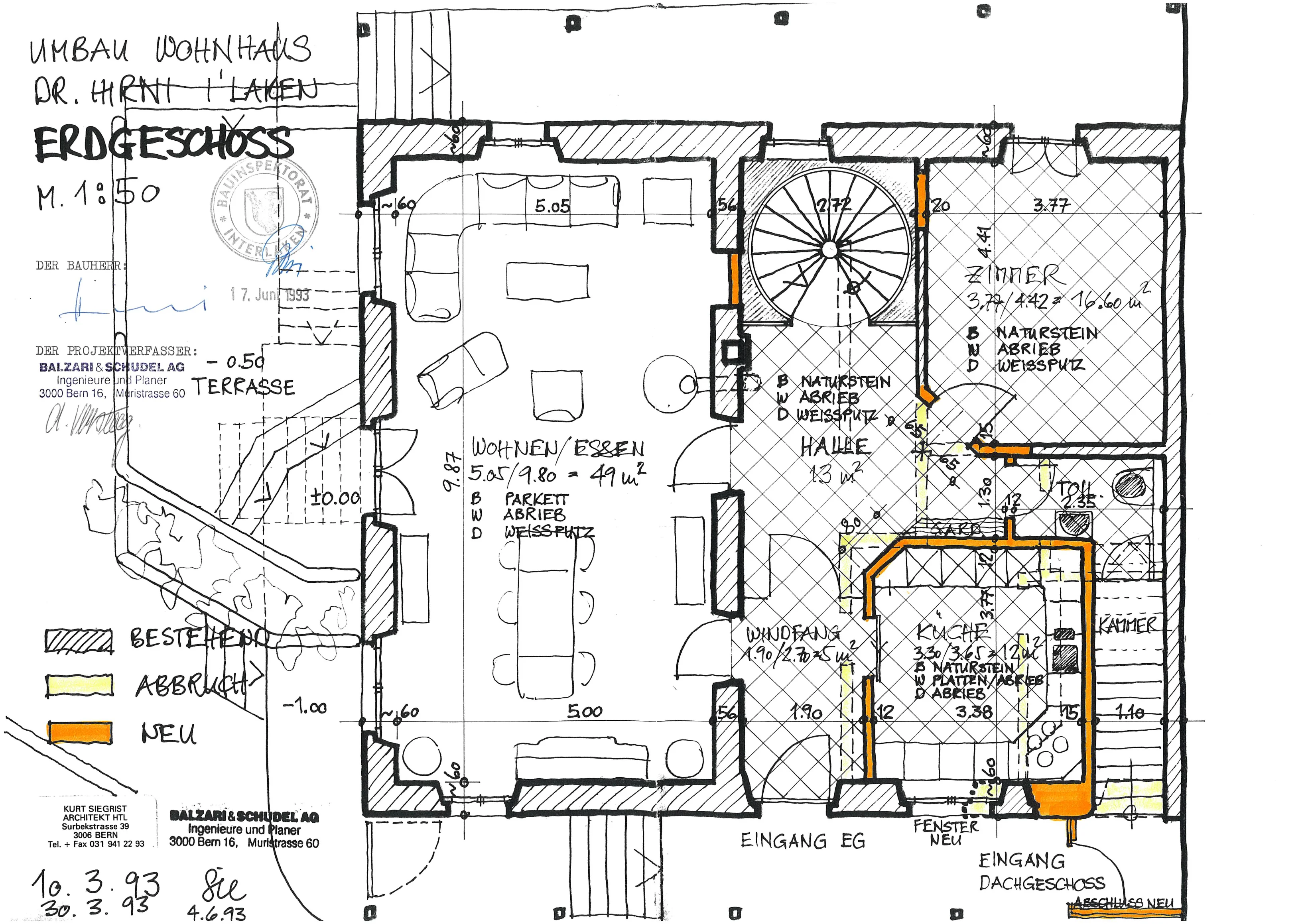

Bestandsaufnahme — was wirklich vorhanden ist
Vor jeder Sanierung steht die Sichtung der vorhandenen Unterlagen. Die typische Realität:
- Erstbau-Pläne: oft Papierpläne, Massstab 1:100 oder 1:50, nicht immer aktuell
- Frühere Umbau-Pläne: teilweise vorhanden, oft nur als Baueingabe — die ausgeführten Werkpläne fehlen
- Mündliche Information: "Da wurde mal die Heizung erneuert", "Das Dach wurde 1995 neu gemacht" — ohne Plandokumentation
- Lücken: ganze Bauteilgruppen fehlen oft (z.B. Sanitärschemen)
Aus diesem Material muss eine konsistente Plangrundlage entstehen. Drei Schritte sind dabei zentral:
1. Sortierung und Versionierung
Alle vorhandenen Pläne sichten und nach Aktualität sortieren. Was zeigt den heutigen Bestand? Was ist überholt? Was fehlt komplett? Das Ergebnis ist eine Inventarliste der vorhandenen Plangrundlage — und der Lücken.
2. Plausibilisierung
Sind die vorhandenen Pläne untereinander konsistent? Stimmt der Grundriss mit dem Schnitt überein? Sind Massketten und Geometrie stimmig? Mehr dazu im Workflow für alte Baupläne digitalisieren.
3. Vor-Ort-Verifizierung
Bei Sanierungen lohnt sich praktisch immer eine Vor-Ort-Begehung mit Stichproben-Aufmass. Auch wenn die Pläne plausibel sind — über Jahrzehnte gibt es immer Veränderungen, die nicht dokumentiert wurden. Mehr dazu in Aufmass vor Ort vs. Plandigitalisierung.
Wandaufbauten und As-Built — der heikle Teil
Bei einer Sanierung kommt es auf die tatsächlichen Wandaufbauten an. Eine Aussenwand kann unter dem Verputz alles sein: Mauerwerk, Beton, Holzbau, mit oder ohne Dämmung, mit Hinterlüftung oder ohne. Diese Information ist in alten Plänen oft nicht vorhanden — oder nicht korrekt.
Was Sie typischerweise wissen müssen
- Aussenwände: Aufbau, Stärke, ggf. vorhandene Dämmung, U-Wert
- Tragstruktur: tragende Wände, Balkenlagen, Stützen
- Dachaufbau: Konstruktion, Dämmung, Dichtung, Eindeckung
- Fenster: Verglasung, U-Wert, Befestigung, Anschluss an die Wand
- Bodenaufbauten: Schichten, Trittschall, Estrich-Typ
- Haustechnik-Trassen: wo verlaufen Leitungen, Steigzonen, Lüftung
- Anschlüsse: Sockel, Traufe, Ortgang, Fenster-Wand, Tür-Wand
Wenn Aufbauten unbekannt sind
Bei vielen Bestandsobjekten lassen sich Aufbauten nicht aus Plänen ableiten. Drei Wege:
- Analoge Bauten als Referenz: aus Bauzeit und Region lassen sich typische Aufbauten ableiten — als Annahme dokumentiert
- Sondage: kleine Öffnung in der Wand, Decke oder am Dach, um den Aufbau zu prüfen. Kostet wenig, gibt aber Sicherheit.
- Spätere Anpassung: Aufbauten werden im Verlauf der Sanierung sichtbar — Plangrundlage muss dann nachgeführt werden
Achtung Schadstoffe: Bei Bauten vor 1990 sind Asbest, PCB und andere Schadstoffe in Aufbauten möglich. Die Plangrundlage sollte Verdachtsbereiche markieren — und vor der Sanierung muss eine Schadstoffanalyse erfolgen. Beratung dazu beim entsprechenden Fachexperten.
Wichtiger HinweisEnergetische Sanierung — die spezifischen Anforderungen
Energetische Sanierungen — Fassadendämmung, Fenstertausch, Dachisolierung, Heizungswechsel — haben spezifische Anforderungen an die Plangrundlage. Die zentralen Punkte:
Bestand der Gebäudehülle dokumentieren
- Aussenwand-Aufbau mit Dämmung und U-Wert
- Fensterqualität (Verglasungsart, Rahmenmaterial, U-Wert)
- Dachaufbau und Dämmung
- Kellerdecke und Sockel
Anschlüsse und Wärmebrücken
Eine Fassadendämmung ist nur so gut wie ihre Anschlüsse. Sockel-, Fenster- und Dachanschlüsse müssen wärmebrückenarm gelöst werden. Dafür braucht es Detailpläne — typischerweise im Massstab 1:5 oder 1:10. Bestehende Anschlussdetails müssen vorgängig dokumentiert werden, um die Sanierungsdetails passend zu entwickeln.
Energienachweis und Förderungen
Schweizer Kantone und das BFE (Gebäudeenergieausweis GEAK) verlangen energetische Nachweise. Die Plangrundlage ist Eingang dafür: Flächen nach SIA 416, U-Werte der Bauteile, Geometrie der Hülle. Ohne saubere Plangrundlage kein nachvollziehbarer Energieausweis.
Häufige Fallstricke — und wie Sie sie vermeiden
Die typischen Probleme, die wir bei Sanierungs-Bestandsplänen sehen:
- Plan zeigt nicht den As-Built: zwischenzeitliche Umbauten oder Reparaturen sind nicht dokumentiert. Lösung: Vor-Ort-Begehung mit Stichproben.
- Wandaufbauten unbekannt: alter Plan zeigt nur "Wand" ohne Aufbau. Lösung: Annahme aus Bauzeit, oder Sondage.
- Gefährliche Baustoffe nicht markiert: Asbest, PCB, Mineralfaser. Lösung: separate Schadstoffanalyse vor Sanierungsbeginn.
- Höhenkoten fehlen: für Anschlussdetails entscheidend. Lösung: vor Ort nachmessen.
- Inkonsistente Versionen: mehrere Plansätze ohne klare Aktualitätskennzeichnung. Lösung: Plansichtung und Versionierung vor Sanierungsplanung.
- Haustechnik nicht dokumentiert: Sanitär- und Elektroleitungen ohne Schemenplan. Lösung: Stichproben-Begehung, Trassen-Dokumentation.
- Tragstruktur unklar: tragende vs. nicht-tragende Wände im Plan nicht differenziert. Lösung: Statiker-Beurteilung vor Eingriffen.

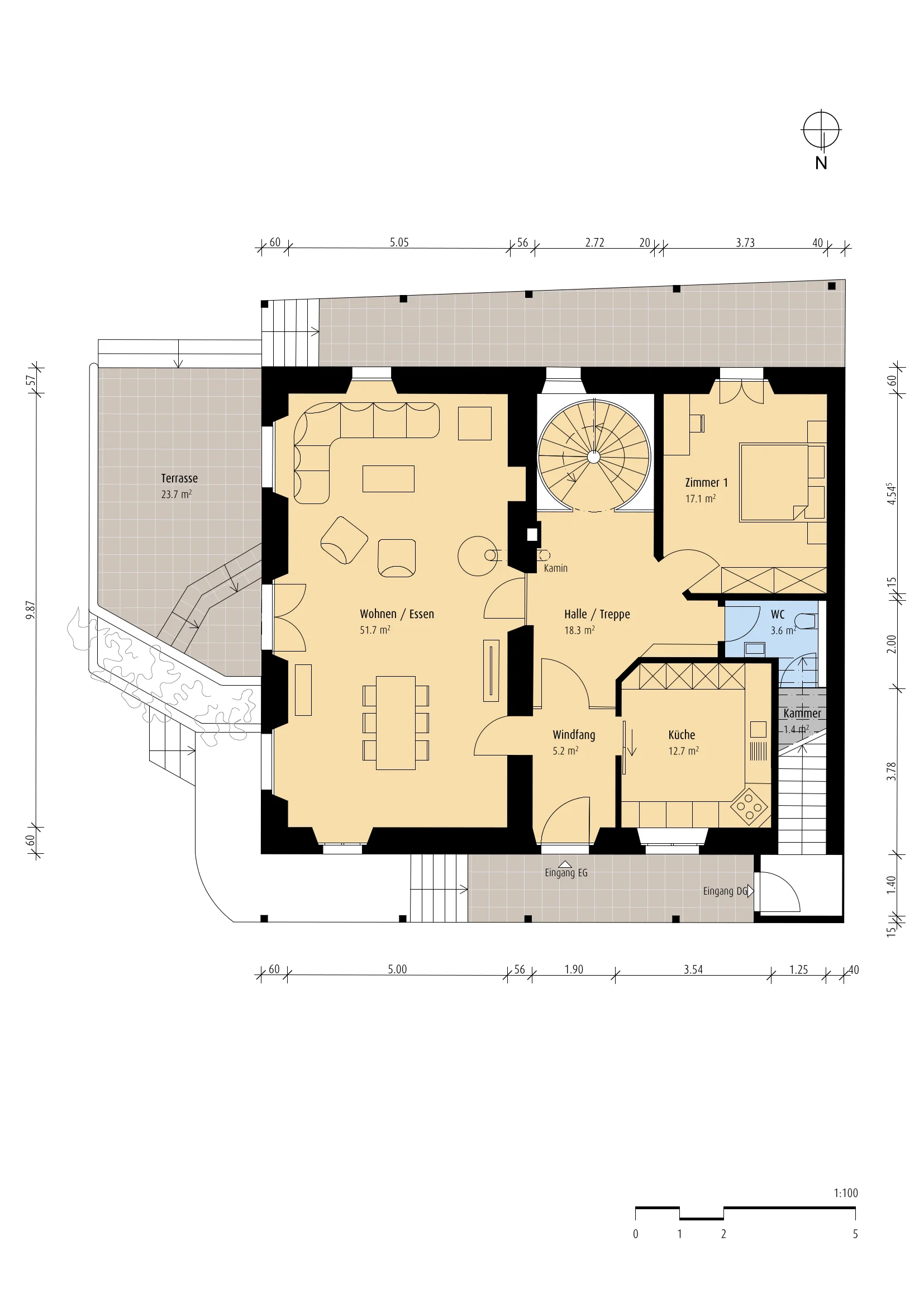

Workflow von der Bestandsaufnahme zur sanierungsfähigen Plangrundlage
- Sichtung vorhandener Pläne — was ist da, in welchem Zustand, welche Versionen?
- Lückenanalyse — was fehlt für den geplanten Sanierungsumfang?
- Plandigitalisierung — vorhandenes Material in CAD übertragen, plausibilisieren
- Vor-Ort-Begehung — Stichproben-Verifizierung, As-Built-Dokumentation, Schadstoffe identifizieren
- Aufbau-Erfassung — durch Plan-Recherche, Sondage oder Annahmen-Dokumentation
- Konsolidierte Plangrundlage — vollständiger CAD-Plansatz für die Sanierungsplanung
- Übergabe an Architekt/Fachplaner — als DWG plus PDF, für BIM-Workflows zusätzlich IFC
Mehr zu Format-Wahl und Übergabe: DWG vs. DXF vs. IFC vs. PDF.
Faustregel: 2–5% des Sanierungsbudgets sollten in eine sorgfältige Plangrundlage und Bestandsanalyse fliessen. Dieses Geld ist nahezu immer gut investiert — Überraschungen auf der Baustelle verursachen regelmässig 10–30% Mehrkosten gegenüber der ursprünglichen Kalkulation.
Budget-FaustregelFAQ
Welche Pläne braucht es für eine Sanierung?
Standard sind masshaltige Bestandsgrundrisse, Schnitte und Fassadenansichten. Für energetische Sanierungen kommen Wandaufbauten und U-Werte dazu, für Innensanierungen Detailpläne der relevanten Bauteile. Der Detaillierungsgrad hängt am Sanierungsumfang.
Was ist der Unterschied zwischen Sanierung und Umbau in der Plangrundlage?
Beim Umbau ändern sich Grundrisse — Plangrundlage zeigt Bestand und Neubestand. Bei einer Sanierung bleibt der Grundriss meist gleich, aber Bauteile werden ersetzt. Hier sind Wandaufbauten, Anschlussdetails und der energetische Status zentral.
Reichen alte Baueingabepläne für eine Sanierung?
Selten. Baueingabepläne (Massstab 1:100) zeigen das Konzept, aber meist nicht die Wandaufbauten oder As-Built-Details. Für eine Sanierung braucht es typischerweise zusätzliche Informationen — entweder aus Werkplänen, aus einer Vor-Ort-Begehung oder durch Sondage.
Was sind die häufigsten Fallstricke bei Sanierungs-Bestandsplänen?
Plan zeigt nicht den As-Built (Umbauten nicht dokumentiert), Wandaufbauten unbekannt oder falsch angenommen, alte Bauteile mit Schadstoffen nicht markiert, fehlende Höhenkoten für Anschlüsse.
Was ist eine As-Built-Dokumentation?
As-Built ("wie gebaut") beschreibt den tatsächlichen Bauzustand — im Gegensatz zu "as planned" (wie geplant). Bei Sanierungen entscheidend, weil zwischen ursprünglichem Plan und realem Bestand oft Jahre und mehrere Veränderungen liegen.
Wie viel Plan-Aufwand sollte ich vor einer Sanierung einplanen?
Faustregel: bei einer grösseren Sanierung sollten 2–5% des Sanierungsbudgets in die Plangrundlage und Bestandsanalyse fliessen. Das ist gut investiertes Geld — es reduziert Überraschungen auf der Baustelle, die regelmässig 10–30% Mehrkosten verursachen.
Fazit
Eine saubere Plangrundlage ist die wichtigste Investition vor jeder Sanierung — und meist die günstigste, gemessen am Risiko, das sie abdeckt. Wer die Plansituation erst auf der Baustelle klärt, zahlt jede falsche Annahme als Mehraufwand. Wer vorgängig digitalisiert, plausibilisiert und gegebenenfalls vor Ort verifiziert, hat ein deutlich kalkulierbares Projekt.
