Aufmass vor Ort vs. Plandigitalisierung — wann was sinnvoll ist

Wer eine masshaltige Bestandsdokumentation braucht, hat zwei grundsätzliche Optionen. Beide führen zum gleichen Ergebnis — aber Aufwand, Kosten und Genauigkeit unterscheiden sich. Die richtige Wahl hängt am Zustand der vorhandenen Unterlagen und am Detaillierungsgrad, den Sie brauchen.

Was ist ein Aufmass vor Ort?

Ein Aufmass vor Ort ist die direkte Vermessung eines Gebäudes oder Bauteils — unabhängig von vorhandenen Plänen. Das Resultat ist eine Bestandsdokumentation, die genau zeigt, wie das Gebäude tatsächlich gebaut ist — nicht wie es geplant war.

Aufmass kommt typischerweise zum Einsatz, wenn:

• keine Pläne vorhanden sind — z.B. bei sehr alten Gebäuden oder nach Verlust der Originalunterlagen
• vorhandene Pläne unzuverlässig sind — Verzug, Widersprüche, fehlende Details
• der Bestand erheblich vom Plan abweicht — typisch bei Häusern, die über Jahrzehnte umgebaut, ergänzt oder verändert wurden
• höchste Präzision verlangt ist — Sanierung mit knappen Anschlussmaßen, Denkmalpflege, Spezialvorhaben
• 3D-Daten benötigt werden — für BIM-Modellierung von komplexen Bestandsobjekten

Was ist Plandigitalisierung?

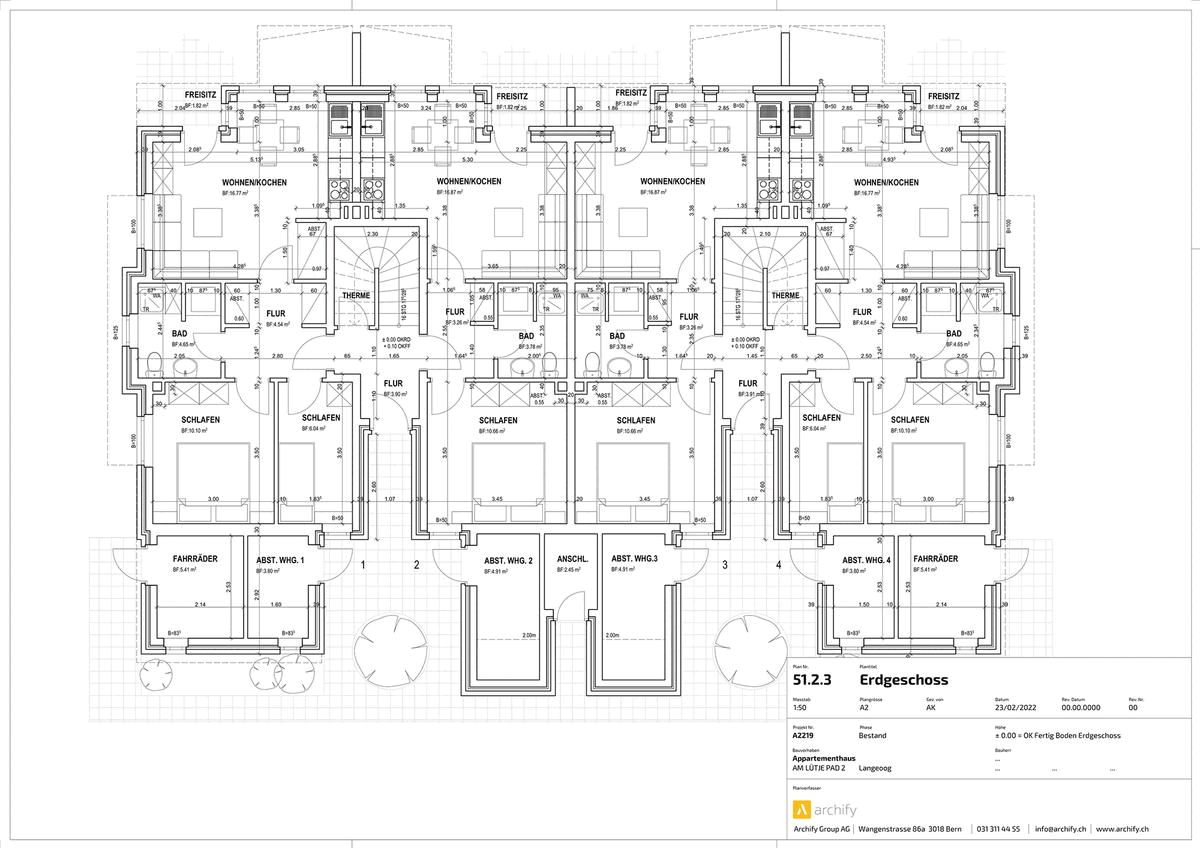

Bei der Plandigitalisierung nehmen wir vorhandene Pläne — Papier, Scan oder PDF — und überführen sie in masshaltige CAD-Dateien. Wir messen nicht das Gebäude selbst, sondern interpretieren und plausibilisieren die vorhandene Plangrundlage.

Plandigitalisierung kommt zum Einsatz, wenn:

• brauchbare Pläne vorhanden sind — auch wenn sie alt sind, lassen sich die meisten in CAD übertragen
• der Bestand mit dem Plan übereinstimmt — keine ungeklärten Umbauten
• der Aufwand für ein Vor-Ort-Aufmass nicht im Verhältnis steht — etwa für Inserate, Vermietung, einfache STOWE-Begründung
• kantonale Vorgaben mit der Plangenauigkeit erfüllbar sind — bei Baueingaben oft der Fall

Mehr zur Methodik bei alten Plänen: Alte Baupläne digitalisieren.

Methoden des Aufmasses vor Ort

Aufmass ist nicht gleich Aufmass. Es gibt mehrere Methoden, die sich in Genauigkeit, Datenmenge und Kosten unterscheiden:

Händisches Aufmass mit Laser-Distanzmesser

Die einfachste Form: ein Bautechniker geht mit Laser-Distanzmesser, Skizze und Stift durchs Gebäude und nimmt die wesentlichen Maße auf. Ergebnis ist eine Skizze mit Massketten, aus der später CAD-Pläne entstehen.

• Genauigkeit: ±5–10 mm in der Praxis
• Aufwand vor Ort: ein bis zwei Tage für ein EFH
• Geeignet für: einfache Wohnbauten, Bestand ohne komplexe Geometrie

Tachymeter

Ein optisches Vermessungsgerät, das Punkte mit hoher Genauigkeit über Distanz misst. Klassisch in der Geodäsie eingesetzt, auch für Aufmasse von Aussenbauteilen.

• Genauigkeit: ±1–3 mm
• Aufwand: langsamer als Laser-Distanzmesser, aber präziser
• Geeignet für: Aussenfassaden, Geländeaufnahme, Achsbestimmung

3D-Laserscanning

Ein 3D-Scanner erfasst das gesamte Gebäude als Punktwolke — Millionen einzelner Messpunkte. Daraus lassen sich später Grundrisse, Schnitte und 3D-Modelle ableiten.

• Genauigkeit: ±2–5 mm bei Laser-Scannern
• Aufwand vor Ort: wenige Stunden für ein EFH (Datenverarbeitung kommt dazu)
• Geeignet für: komplexe Geometrie, BIM-Aufbau, Denkmalpflege
• Datenmenge: mehrere GB pro Objekt — Datenverarbeitung ist eigener Schritt

Photogrammetrie

Mit Fotos aus verschiedenen Blickwinkeln rekonstruiert eine Software die 3D-Geometrie. Häufig per Drohne für Fassaden eingesetzt, in begrenztem Umfang auch im Innenraum.

• Genauigkeit: ±5–20 mm je nach Bedingungen
• Aufwand: günstiger als Laserscanning, eher für Aussenflächen
• Geeignet für: Fassadenaufmasse, Gelände, Dächer (mit Drohne)

Direktvergleich der zwei Wege

Der Hybrid-Ansatz — oft die wirtschaftlichste Lösung

In der Praxis ist die Frage selten "entweder oder". Der wirtschaftlichste Weg ist häufig eine Kombination: Plandigitalisierung als Basis, ergänzt um partielles Aufmass an kritischen Stellen.

So sieht das in der Praxis typischerweise aus:

• Vorhandene Pläne digitalisieren — auf CAD-Basis bringen, plausibilisieren, Layerstruktur anlegen
• Stichproben-Aufmass — typisch 5–10 Schlüsselmaße vor Ort prüfen (Aussenmaße, kritische Innenmaße)
• Konsistenz-Check — Vor-Ort-Maße gegen digitalisierte Pläne abgleichen
• Korrektur falls nötig — bei Abweichungen werden die Pläne angepasst, Annahmen dokumentiert

Decision-Tree — welcher Weg passt zu Ihrem Projekt?

Frage 1: Sind Pläne vorhanden?

• Nein — Aufmass vor Ort ist die einzige Option
• Ja — weiter zu Frage 2

Frage 2: Sind die Pläne lesbar und plausibel?

• Nein — Aufmass empfohlen, ggf. Hybrid (alte Pläne als Orientierung, Maße vor Ort)
• Ja — weiter zu Frage 3

Frage 3: Gab es seit der Erstellung der Pläne grössere Umbauten?

• Ja, dokumentiert — Plandigitalisierung der aktuellsten Version reicht
• Ja, undokumentiert — Hybrid-Ansatz: Pläne digitalisieren, Stichprobe vor Ort
• Nein — Plandigitalisierung reicht aus

Frage 4: Wie hoch ist der Anspruch an Genauigkeit?

• Standard (Vermietung, STOWE, Inserate, Baueingabe) — Plandigitalisierung reicht
• Erhöht (Sanierung, Werkpläne, BIM-Aufbau) — Hybrid empfohlen
• Höchst (Denkmalpflege, knappe Anschlussmaße) — vollständiges Aufmass, oft per Laserscan

Genauigkeit und Kosten im Überblick

Konkrete Bandbreiten zur Plandigitalisierung in unserem Preisartikel. Vor-Ort-Aufmasse kalkulieren wir nach Objektbegehung, da Aufwand stark vom Gebäude und der Methode abhängt.

FAQ

Fazit

Aufmass und Plandigitalisierung sind keine konkurrierenden, sondern komplementäre Verfahren. Wenn vorhandene Pläne brauchbar sind, ist Plandigitalisierung die schnellere und günstigere Wahl. Wenn keine oder unzuverlässige Pläne existieren, führt nur Aufmass zum Ziel. In den meisten Fällen ist eine Kombination — Pläne digitalisieren plus Stichproben vor Ort — die wirtschaftlichste Lösung.

Senden Sie uns Ihre vorhandenen Unterlagen, beschreiben Sie das Vorhaben, und wir empfehlen den passenden Weg — Plandigitalisierung, partielles Aufmass oder vollständiges Vor-Ort-Aufmass.
